Quelle est la capacité de débit d’une vanne papillon en plastique ?
En tant que fournisseur de vannes papillon en plastique, je suis souvent confronté à des demandes concernant la capacité de débit de ces composants essentiels. Comprendre la capacité de débit d'une vanne papillon en plastique est crucial pour diverses applications, des processus industriels aux systèmes de traitement de l'eau. Dans cet article de blog, j'aborderai le concept de capacité de débit, les facteurs qui l'influencent et son lien avec les performances des vannes papillon en plastique.
Comprendre la capacité de flux
La capacité de débit, également appelée coefficient de débit ou valeur Cv, est une mesure de la capacité d'une vanne à permettre au fluide de la traverser. Il est défini comme le nombre de gallons américains par minute (GPM) d'eau à 60 °F qui s'écouleront à travers une vanne avec une chute de pression de 1 psi à travers la vanne. Plus la valeur Cv est élevée, plus la capacité de débit de la vanne est grande.
Pour les vannes papillon en plastique, la capacité de débit est déterminée par plusieurs facteurs, notamment la taille de la vanne, la conception du disque, le matériau du corps et du disque de la vanne et les conditions de fonctionnement. Examinons de plus près chacun de ces facteurs.
Taille de la vanne
La taille de la vanne est l’un des facteurs les plus importants affectant sa capacité de débit. Généralement, les vannes plus grandes ont une capacité de débit plus élevée que les vannes plus petites. En effet, une vanne plus grande offre une plus grande section transversale à travers laquelle le fluide peut s'écouler, réduisant ainsi la résistance à l'écoulement. Par exemple, une vanne papillon en plastique de 6 pouces aura généralement une capacité de débit plus élevée qu'une vanne de 3 pouces. Cependant, il est important de noter que la sélection d'une vanne trop grande pour l'application peut entraîner des inefficacités, telles qu'un mauvais contrôle du débit et une consommation d'énergie accrue.
Conception de disque
La conception du disque de la vanne papillon joue également un rôle crucial dans la détermination de sa capacité de débit. Il existe différents types de conceptions de disques, notamment les conceptions concentriques, doubles excentriques et triples excentriques. Les disques concentriques sont le type le plus simple et le plus courant, où l'arbre est centré au milieu du disque et du corps de la vanne. Ces disques offrent une capacité de débit relativement bonne mais peuvent présenter des limites en termes de performances d'étanchéité à haute pression.
Les conceptions de disques à double excentrique et triple excentrique sont plus avancées et sont conçues pour améliorer les performances d'étanchéité. Cependant, ces conceptions peuvent également affecter la capacité de débit. L'excentricité du disque peut provoquer une certaine obstruction du débit, réduisant ainsi le coefficient de débit global par rapport à une conception à disque concentrique.
Matériau du corps de vanne et du disque
Le matériau du corps et du disque de la vanne peut avoir un impact sur la capacité de débit de plusieurs manières. Différents plastiques ont une rugosité et une douceur de surface différentes. Une surface plus lisse entraînera généralement moins de friction entre le fluide et les composants de la vanne, permettant ainsi une capacité de débit plus élevée. Par exemple, les vannes fabriquées à partir de PVC ou de CPVC de haute qualité peuvent avoir de meilleures caractéristiques de débit par rapport aux vannes fabriquées à partir de plastiques de qualité inférieure avec une finition de surface plus rugueuse.
De plus, l’épaisseur et la résistance du corps et du disque de la vanne peuvent également affecter la capacité de débit. Des composants plus épais peuvent réduire le diamètre interne de la vanne, augmentant ainsi la résistance à l'écoulement. Par conséquent, il est important de choisir un matériau qui offre le bon équilibre entre résistance, durabilité et performances d’écoulement.
Conditions de fonctionnement
Les conditions de fonctionnement, telles que la pression, la température et la viscosité du fluide, ont également un impact significatif sur la capacité de débit d'une vanne papillon en plastique. Des pressions plus élevées peuvent augmenter le débit à travers la vanne, mais elles peuvent également exercer davantage de contraintes sur les composants de la vanne. Les températures extrêmes peuvent affecter les propriétés physiques du matériau plastique, modifiant potentiellement sa forme et affectant les caractéristiques d'étanchéité et d'écoulement.
Les fluides visqueux, tels que les huiles ou les boues, auront une capacité de débit inférieure à celle des fluides moins visqueux comme l'eau. En effet, les fluides visqueux subissent plus de résistance à l'écoulement en raison de leur friction interne. Lors de la sélection d'une vanne papillon en plastique pour une application particulière, il est essentiel de prendre en compte les conditions de fonctionnement et de choisir une vanne capable de les gérer efficacement.
Calcul de la capacité de débit
Le calcul de la capacité de débit d'une vanne papillon en plastique peut être un processus complexe. Dans de nombreux cas, les fabricants de vannes fournissent des données sur le coefficient de débit (Cv) pour leurs vannes. Ces valeurs sont généralement déterminées par des tests en laboratoire dans des conditions spécifiques. Pour calculer le débit réel à travers une vanne, vous pouvez utiliser la formule suivante :
[Q = C_v\sqrt{\frac{\Delta P}{SG}}]
Où:
- (Q) est le débit en GPM
- (C_v) est le coefficient de débit de la vanne
- (\Delta P) est la chute de pression à travers la vanne en psi
- (SG) est la densité spécifique du fluide
Cependant, il est important de noter que cette formule fournit une approximation et que le débit réel peut varier en fonction des conditions de fonctionnement réelles.
Applications et exigences en matière de capacité de débit
Les exigences en matière de débit des vannes papillon en plastique varient en fonction de l'application. Dans les usines de traitement de l'eau, par exemple, des vannes à grande échelle avec des capacités de débit élevées sont souvent nécessaires pour traiter de grands volumes d'eau. Ces vannes doivent pouvoir s'ouvrir et se fermer rapidement pour contrôler le débit et maintenir les niveaux d'eau souhaités.
Dans les processus industriels, tels que la fabrication de produits chimiques, la capacité de débit des vannes doit être soigneusement adaptée aux exigences de production. Les vannes peuvent devoir gérer des produits chimiques corrosifs, c'est pourquoi le choix du matériau plastique est également crucial en plus de la capacité de débit.
PourVanne papillon pour plate-forme pétrolière, la capacité de débit doit être suffisante pour gérer le flux de pétrole et de gaz. Ces vannes doivent également être conçues pour résister à des pressions élevées et à des conditions environnementales difficiles.

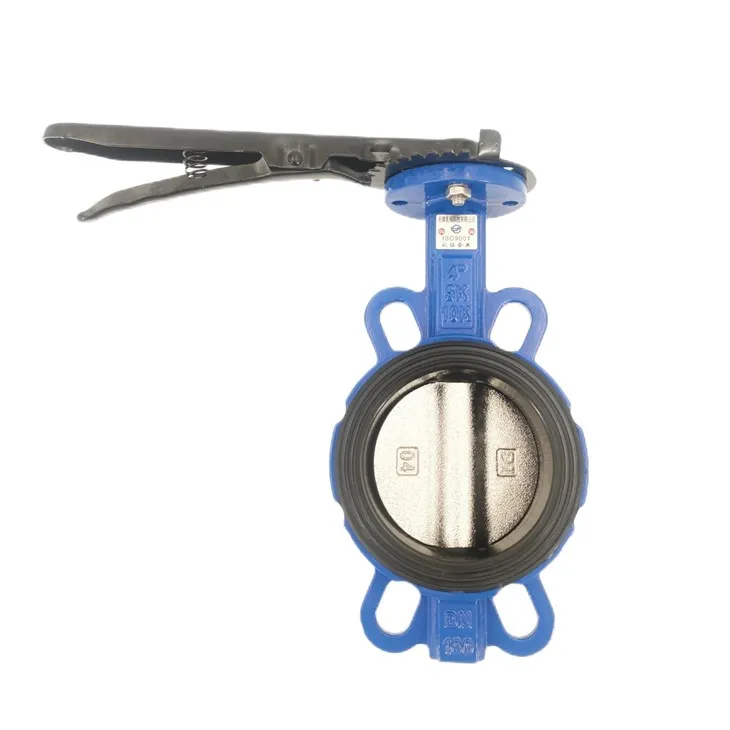

LePlaquette de type vanne papillonest couramment utilisé dans diverses applications en raison de sa conception compacte. La capacité de débit des vannes papillon de type plaquette peut varier en fonction de leur taille et de leur conception, et elles sont souvent choisies pour les applications où l'espace est limité.
LeVanne papillon Ciest une autre option, et sa capacité de débit est déterminée par des facteurs similaires à ceux des autres vannes papillon en plastique. Il peut convenir aux applications où un certain niveau de résistance à la corrosion et des caractéristiques d'écoulement spécifiques sont requis.
Conclusion
En conclusion, la capacité de débit d'une vanne papillon en plastique est un paramètre critique qui dépend de plusieurs facteurs, notamment la taille de la vanne, la conception du disque, le matériau et les conditions de fonctionnement. En tant que fournisseur, je comprends l'importance de fournir des vannes avec la capacité de débit adaptée à différentes applications. Que vous soyez dans l'industrie du traitement de l'eau, la fabrication industrielle ou le secteur pétrolier et gazier, choisir la vanne papillon en plastique appropriée avec la capacité de débit appropriée est essentiel pour un fonctionnement efficace et fiable.
Si vous avez besoin de vannes papillon en plastique et souhaitez discuter de vos besoins spécifiques en matière de capacité de débit, je vous encourage à me contacter. Je peux vous fournir des informations détaillées sur nos produits, vous aider à sélectionner la vanne adaptée à votre application et vous aider à garantir des performances optimales.
