Vanne papillon
Qu'est-ce qu'une vanne papillon ?
La vanne papillon est un type de vanne quart de tour utilisée pour réguler le débit ou la pression d'un fluide ou d'un gaz. Il se compose d'un disque circulaire plat monté sur un arbre et pouvant être tourné avec une poignée ou un actionneur. Lorsque le disque est tourné perpendiculairement au flux du fluide, il bloque complètement le flux, tandis que lorsqu'il est parallèle au flux, la vanne est complètement ouverte. L’un des avantages des vannes papillon est qu’elles sont légères et compactes, ce qui les rend idéales pour les applications où l’espace est limité.
Avantages de la vanne papillon
Léger et compact
Les vannes papillon sont idéales pour plusieurs applications car elles sont très légères et offrent un contrôle raisonnable du débit dans une conception compacte. Vous souhaiterez généralement utiliser une vanne à siège métallique pour un traitement de fluide plus extrême, tandis qu'une vanne papillon à siège souple est préférable pour les applications à basses pressions et températures. Le disque papillon prend peu de place mais offre suffisamment de solidité pour la plupart des systèmes de pompe.
Simple et rentable
Les vannes papillon sont de conception très simple et nécessitent un entretien minimal. Ils sont faciles à installer et à utiliser. De plus, ils sont généralement beaucoup moins chers qu’un robinet à tournant sphérique de même taille. Ils ne nécessitent pas beaucoup de couple pour fonctionner efficacement et peuvent être automatisés pour un fonctionnement économe en énergie.
Rapide et efficace
Le rayon de braquage de 90- degrés permet une étanchéité rapide lors de l'actionnement, ce qui permet un contrôle plus précis du débit avec un minimum d'effort pour ouvrir et fermer la vanne. Différentes vannes papillon doivent être prises en compte, notamment à décalage nul, à double décalage et à triple décalage. La pression déterminera généralement le type dont vous avez besoin. Plus le décalage est élevé, plus la vanne peut supporter une pression élevée.
Controle de la pression
En plus du contrôle précis du débit, les vannes papillon sont excellentes pour le contrôle de la pression. Ils subissent une chute de pression minimale pendant le fonctionnement avant que les fluides ne récupèrent rapidement de l'énergie après avoir quitté la vanne. Cela permet au système de pompe de fonctionner efficacement avec des pressions de fluide constantes.
Pourquoi nous choisir?
Haute qualité
Nos produits sont fabriqués ou exécutés selon des normes très élevées, en utilisant les meilleurs matériaux et procédés de fabrication.
Service en ligne 24h/24
Nous essayons de répondre à toutes vos préoccupations dans les 24 heures et nos équipes sont toujours à votre disposition en cas d'urgence.
Contrôle de qualité
Nous disposons d'un personnel professionnel pour surveiller le processus de production, inspecter les produits et garantir que le produit final répond aux normes, directives et spécifications de niveau de qualité requises.
Une expérience riche
Dédié à un contrôle de qualité strict et à un service client attentif, notre personnel expérimenté est toujours disponible pour discuter de vos besoins et assurer l’entière satisfaction du client.

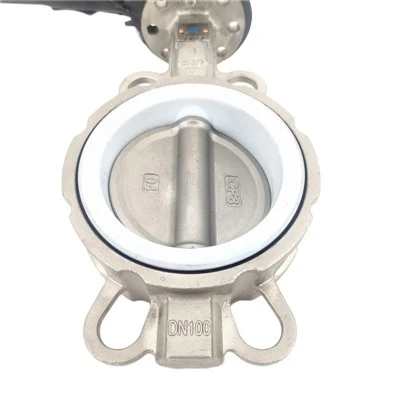

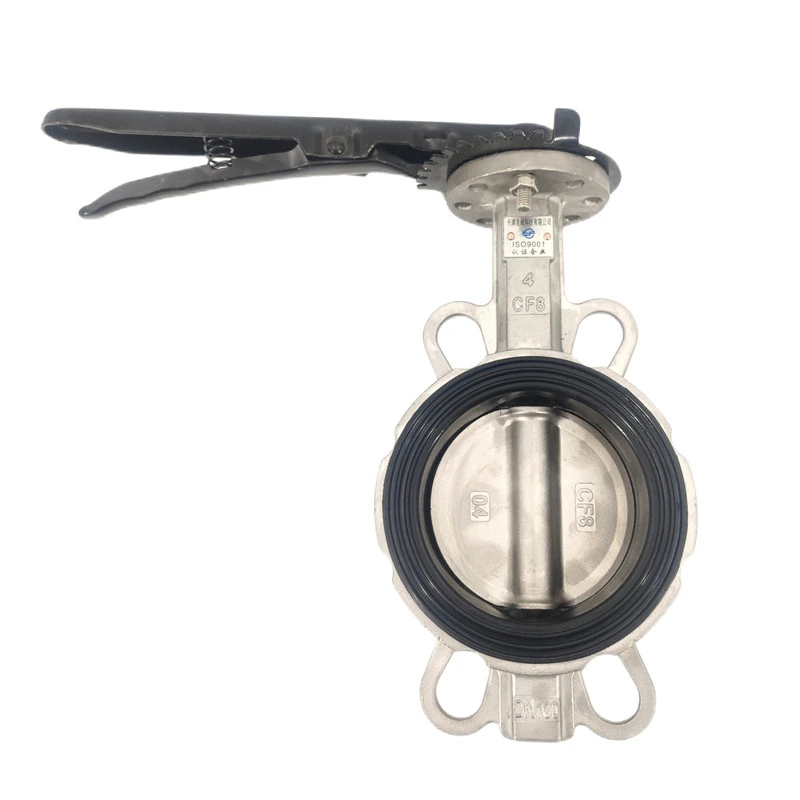

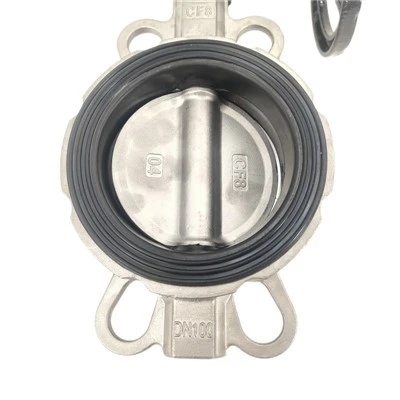

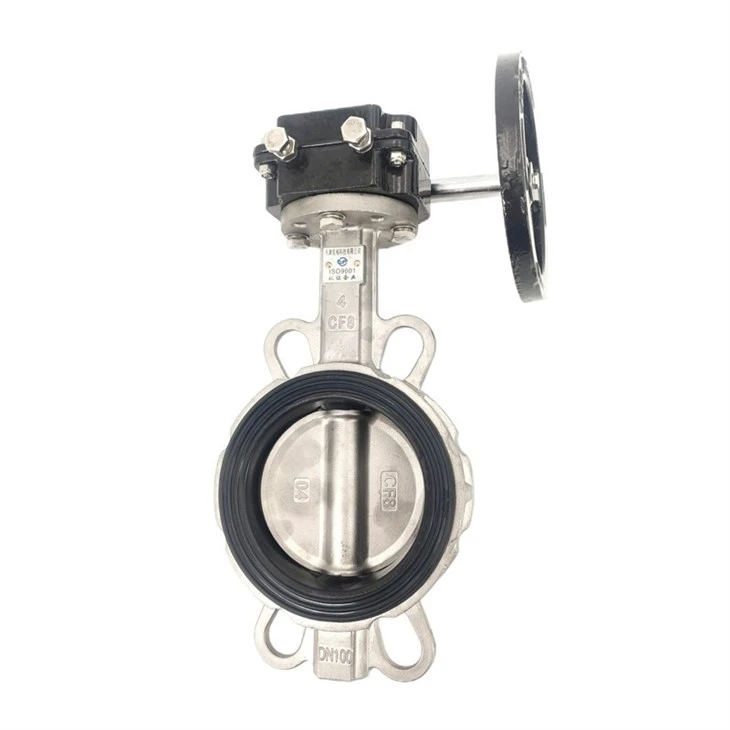

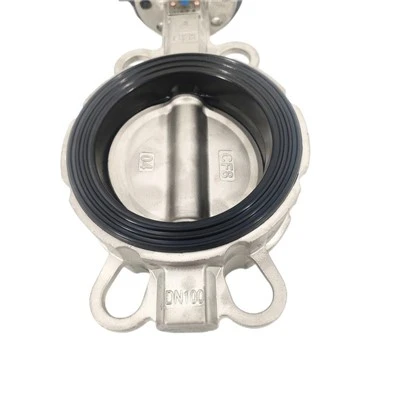

Vanne papillon à plaquette
Il s’agit du type de vanne papillon le plus courant et largement utilisé dans diverses industries. Il possède un corps en forme de plaquette qui s'insère entre deux brides à face surélevée. La vanne est maintenue en place par les brides et est conçue pour les applications nécessitant un joint étanche avec un minimum de fuites.
Vanne papillon à cosse
Ce type de vanne comporte des pattes ou des trous filetés qui dépassent du corps de la vanne. Les cosses sont utilisées pour boulonner la vanne au pipeline, ce qui facilite l'installation et le retrait de la vanne si nécessaire.
Vanne papillon double excentration
Également connue sous le nom de vanne papillon haute performance, elle possède un disque décalé par rapport à la ligne médiane du corps de la vanne. Cette conception réduit la quantité de friction entre le disque et le siège, permettant à la vanne d'obtenir une étanchéité parfaite tout en nécessitant moins de force pour fonctionner.
Vanne papillon triple excentration
Ce type de vanne est conçu pour les applications critiques telles que les applications haute pression et haute température. Il possède un disque intentionnellement décalé par rapport à la ligne médiane du corps de vanne et il est également incliné sur son axe. Cette conception garantit une étanchéité parfaite, une grande durabilité et un minimum de fuites.
Matériau de la vanne papillon
Les vannes papillon peuvent être fabriquées à partir d'une variété de matériaux, notamment la fonte, la fonte ductile, l'acier inoxydable, le PVC et l'acier au carbone. Le matériau choisi dépend de l'application et de l'environnement dans lequel la vanne sera utilisée. La fonte est un matériau couramment utilisé pour les vannes papillon en raison de sa durabilité et de son faible coût, tandis que l'acier inoxydable est souvent utilisé dans les applications où la résistance à la corrosion est nécessaire. Le PVC est souvent utilisé dans les applications où la résistance chimique est importante, tandis que l'acier au carbone est utilisé dans les applications à haute pression et haute température.
Usines de traitement de l'eau
Les vannes papillon sont couramment utilisées dans les usines de traitement d’eau pour contrôler le débit d’eau dans le processus de traitement. La vanne est utilisée pour réguler le débit de produits chimiques comme le chlore, dont l'usine a besoin pour traiter l'eau.
Systèmes CVC
Les vannes papillon sont utilisées dans les systèmes de chauffage, de ventilation et de climatisation (CVC) pour réguler le débit d'air et d'eau. La vanne régule la température dans le système et contrôle le débit d'air ou d'eau pour maintenir le niveau de température souhaité.
Industries de transformation
Les vannes papillon sont fréquemment utilisées dans les industries chimiques, pétrochimiques et pharmaceutiques pour contrôler le débit de liquides et de gaz. Il est composé de matériaux résistants à la corrosion et capables de résister à des substances hautement corrosives.
Industrie alimentaire
Dans l'industrie alimentaire, les vannes papillon sont utilisées dans diverses opérations, notamment le contrôle du débit de liquides ou de gaz, le contrôle des niveaux de température et de pression pendant le traitement et la prévention de la contamination des produits.
Industries maritimes et de la construction navale
Les vannes papillon sont utilisées dans les industries maritimes et de la construction navale pour contrôler le débit de fluides et de gaz à l'intérieur du navire. Il aide à prévenir les fuites de fluides ou de gaz et régule la pression du fluide pendant le fonctionnement.
Fonderie
La première étape du processus consiste à couler le corps et le disque de la vanne. Cela peut être réalisé en utilisant différents matériaux tels que la fonte, la fonte ductile, l'acier au carbone, l'acier inoxydable ou le bronze d'aluminium, selon l'application.
Usinage
Après la coulée, le corps et le disque de la vanne sont usinés selon les spécifications requises à l'aide d'un tour, d'une fraiseuse ou d'un autre équipement d'usinage. L'usinage garantit que le corps et le disque de la vanne ont des surfaces lisses et uniformes pour des performances optimales.
Assemblée
Une fois le corps et le disque de la vanne usinés, ils sont assemblés avec d'autres composants tels que la tige, le siège et les actionneurs qui permettent de contrôler la vanne à distance.
Essai
Après l'assemblage, la vanne est soumise à plusieurs tests pour garantir qu'elle répond aux normes requises en matière de résistance, de durabilité et de performance. Ces tests peuvent inclure des tests de pression hydrostatique, des tests de fuite et des tests fonctionnels.
Finition
La dernière étape du processus consiste à finir la vanne avec une peinture, un revêtement ou d'autres traitements de surface pour la protéger contre la corrosion.
Composants de la vanne papillon
Corps
Le corps d’une vanne papillon est la structure principale qui abrite tous les autres composants. Il est conçu pour fournir une étanchéité fiable et étanche entre la vanne et le pipeline. Les vannes papillon peuvent avoir une variété de matériaux de corps tels que la fonte, l'acier inoxydable ou le PVC.
Disque
Le disque est une plaque circulaire positionnée au centre du corps. Il est conçu pour tourner à l’intérieur du corps et contrôler le débit des fluides à travers la vanne. Le disque peut être fabriqué à partir de divers matériaux tels que l'acier inoxydable, l'aluminium ou le plastique.
Tige
La tige est une tige longue et étroite qui se connecte au centre du disque et s'étend à l'extérieur du corps de la vanne. La tige est utilisée pour faire tourner le disque lorsque la vanne est ouverte ou fermée. La tige peut être actionnée manuellement ou automatiquement à l'aide d'un actionneur.
Siège
Le siège est un composant en forme d’anneau situé à l’intérieur du corps de vanne autour du disque. Il est conçu pour assurer une étanchéité parfaite lorsque la vanne est fermée et empêcher toute fuite de liquide à travers la vanne.
Actionneur
L'actionneur est un dispositif externe utilisé pour contrôler la position de la vanne. Il peut s'agir d'un levier ou d'une roue manuel, ou d'un dispositif automatique tel qu'un actionneur électrique ou pneumatique. L'actionneur permet de faire tourner la tige et de contrôler l'ouverture et la fermeture du disque.
Roulements
Les roulements sont de petits composants situés en haut et en bas de la tige. Ils assurent soutien et stabilité à la tige et lui permettent de tourner en douceur dans le corps de la vanne.
Entretien de la vanne papillon
Inspection régulière
La première étape vers l’entretien de votre vanne papillon est d’effectuer une inspection régulière. Vérifiez toute fuite, corrosion ou dommage sur le corps, le disque et la tige de la vanne. Inspectez le joint et les joints pour déceler toute usure. Assurez-vous que la vanne est toujours dans la bonne position et que les boulons et écrous sont bien serrés.
Lubrification
Une lubrification adéquate est cruciale pour les performances optimales de toute vanne. Assurez-vous que la tige, les sièges et les roulements de la vanne sont bien lubrifiés à l'aide d'un lubrifiant de haute qualité pour réduire la friction. Cependant, évitez de trop lubrifier la vanne, car cela pourrait provoquer un colmatage et endommager le système. Vérifiez les recommandations du fabricant pour connaître le lubrifiant approprié à utiliser.
Nettoyage
Un nettoyage régulier aide à garder la vanne exempte de débris et d'accumulations, ce qui peut provoquer des frictions et réduire les performances. Assurez-vous d'utiliser un produit de nettoyage approprié pour nettoyer la vanne, en fonction du matériau de la vanne. Évitez d'utiliser des nettoyants abrasifs qui pourraient rayer ou endommager la surface de la vanne.
Remplacement du joint
Au fil du temps, les joints et joints de soupapes s’usent. Remplacez ces joints par des remplacements de haute qualité pour maintenir l'intégrité de la vanne et éviter les fuites. La fréquence de remplacement dépend de l'application de la vanne et des conditions de fonctionnement.
Maintenance régulière
L’entretien de routine de votre vanne est essentiel pour la maintenir dans des performances optimales. Vérifiez régulièrement le fonctionnement de la vanne et remplacez immédiatement toute pièce endommagée ou cassée. Une vanne défectueuse peut causer des dommages importants à votre système.
Sélection du bon matériau
Les vannes papillon peuvent être fabriquées dans divers matériaux tels que l'acier au carbone, l'acier inoxydable, le fer, l'aluminium ou le plastique. Le matériau choisi doit être compatible avec le fluide manipulé ainsi que sa température et sa pression de fonctionnement.
Installation correcte
La vanne doit être installée dans la bonne position avec la bonne orientation. Les supports d'ancrage et de support nécessaires doivent être fournis pour éviter une contrainte excessive sur la vanne. Une installation correcte garantira également qu'il n'y a pas de grippage ou d'interférence du disque ou de la tige de la vanne.
Un bon entretien
Un entretien régulier est indispensable pour garantir le bon fonctionnement des vannes papillon. Une inspection régulière des surfaces d'étanchéité et du disque pour déceler tout dommage ou usure doit être effectuée. La vanne doit être nettoyée périodiquement pour éviter l'accumulation de débris ou de contamination, ce qui peut affecter ses performances.
Protection de l'environnement
Les vannes papillon doivent être protégées de l'environnement pour éviter les dommages causés par les intempéries, l'exposition à des produits chimiques ou à d'autres contaminants. Des boîtiers et des couvercles doivent être installés pour protéger la vanne des éléments pouvant entraîner de la corrosion ou d'autres formes de dommages.
Dimensionnement approprié
Les vannes papillon doivent être dimensionnées de manière appropriée pour l'application afin de garantir un contrôle correct du débit et d'éviter l'accumulation de pression et de contraintes excessives sur la vanne.
Compatibilité avec le fluide
La vanne papillon doit être compatible avec le fluide pompé. L'utilisation d'un matériau ou d'une configuration inappropriée peut provoquer de la corrosion, un encrassement ou des réactions chimiques, susceptibles d'accélérer l'usure et d'endommager la vanne.
Bon fonctionnement
La vanne doit fonctionner dans les limites de température et de pression spécifiées. Le dépassement de ces limites peut entraîner des dommages à la vanne ou à ses composants. De plus, la vanne ne doit pas être ouverte ou fermée de force, car cela pourrait endommager les composants de la vanne.
Comment choisir une vanne papillon
Taille de la vanne
La première chose à considérer est la taille de la valve dont vous avez besoin. Vous devez choisir une vanne qui correspond à la taille de votre pipeline et au débit de votre procédé. Si la vanne est trop petite, elle limitera le débit et provoquera une chute de pression. Si la vanne est trop grande, cela augmentera le coût de l’installation et pourrait ne pas permettre un contrôle précis du débit.
Matériel
Les vannes papillon sont disponibles dans une variété de matériaux, notamment l'acier inoxydable, la fonte et le PVC. Votre choix de matériau dépendra du type de liquide ou de gaz contrôlé, ainsi que de la température et de la pression du processus. Par exemple, l’acier inoxydable est un choix populaire pour les applications à haute température, tandis que le PVC est souvent utilisé pour les applications à basse température.
Type de disque
Le disque est la partie de la vanne papillon qui contrôle le débit du fluide. Il existe deux principaux types de disques : le simple offset et le double offset. Les disques à décalage unique sont plus couramment utilisés et sont généralement moins chers. Cependant, les disques à double déport offrent une meilleure étanchéité et sont plus résistants à l’usure.
Terminer les connexions
Les vannes papillon sont disponibles avec une variété de raccords d'extrémité, notamment à brides, filetés et soudés. Vous devez choisir une connexion d'extrémité qui correspond au système de tuyauterie que vous utilisez et garantit une connexion sécurisée et fiable.
Actionnement
Les vannes papillon peuvent être actionnées manuellement ou par un actionneur. Un actionneur est un dispositif électrique, pneumatique ou hydraulique qui ouvre et ferme automatiquement la vanne. Le type d'actionneur que vous choisirez dépendra de vos exigences spécifiques, telles que la vitesse et la précision du fonctionnement de la vanne.
Application
Enfin, vous devez considérer l’application spécifique pour laquelle vous avez besoin de la vanne papillon. Par exemple, si vous utilisez une vanne papillon pour la transformation des aliments, elle doit être fabriquée à partir de matériaux approuvés par la FDA et être de conception hygiénique. Si vous utilisez une vanne papillon pour un traitement chimique, elle doit être résistante à la corrosion chimique et capable de résister à des environnements à haute pression et à haute température.
Comment installer une vanne papillon
Préparer le matériel
Avant d’installer une vanne papillon, assurez-vous de disposer de tout le matériel et des outils nécessaires. Cela comprend la vanne papillon elle-même, le tuyau ou les raccords, le matériel de montage et l'adhésif ou les attaches nécessaires. Il est important de vérifier les recommandations du fabricant concernant les matériaux et outils spécifiques, car elles peuvent varier selon le type et la marque de vanne papillon.
Installer la vanne papillon
Installez la vanne papillon en l'alignant avec le tuyau ou les raccords et en la positionnant à l'emplacement souhaité. Appliquez une pression sur la vanne papillon pour asseoir les sièges et assurez-vous que la vanne est correctement positionnée. Utilisez l'adhésif ou les attaches nécessaires pour fixer la vanne papillon en place et assurez-vous que la vanne est de niveau et d'aplomb.
Localisez la zone d'installation
Identifiez l'emplacement où la vanne papillon sera installée et assurez-vous que la zone est propre et exempte de débris. Si la vanne papillon est installée dans un tuyau, assurez-vous que le tuyau est propre et exempt de toute obstruction ou blocage.
Assembler la vanne papillon
Assemblez la vanne papillon en alignant le corps de la vanne, la poignée et les sièges. Vissez la poignée sur le corps de la vanne et assurez-vous qu'elle est solidement fixée. Alignez les sièges du corps de vanne et insérez le tuyau ou les raccords dans le corps de vanne.
Principe de fonctionnement de la vanne papillon
1. Il se compose généralement d'un corps de vanne, d'une poignée, d'un siège et d'un tuyau ou de raccords. Le corps de la vanne est une coque cylindrique qui abrite le mécanisme de la vanne, et la poignée est un composant en forme de coin utilisé pour ouvrir et fermer la vanne. Le siège est un anneau en caoutchouc ou en métal qui se trouve à l'intérieur du corps de la vanne et forme un joint entre le corps de la vanne et le tuyau ou les raccords.
2. Lorsque la poignée est tournée, elle fait tourner le composant en forme de coin, qui à son tour fait tourner les sièges. Cette action provoque l'ouverture de la vanne et permet au fluide de s'écouler à travers le tuyau ou les raccords. Lorsque la poignée est tournée, la pression sur les sièges augmente, ce qui contribue à maintenir une étanchéité parfaite entre le corps de la vanne et le tuyau ou les raccords. Lorsque la poignée est tournée dans le sens opposé, la pression sur les sièges diminue, ce qui permet à la vanne de se fermer. La vanne papillon est conçue pour être une solution économique et nécessitant peu d'entretien pour contrôler le débit de fluide dans diverses applications, notamment les systèmes d'approvisionnement en eau, de drainage et de CVC.
