Vanne à vanne
Qu'est-ce qu'un robinet-vanne ?
Un robinet-vanne est un type de vanne qui contrôle le débit de liquide ou de gaz en utilisant une vanne ou un disque en forme de coin pour empêcher ou permettre le passage du fluide. Les vannes à vanne sont couramment utilisées dans des industries telles que le pétrole et le gaz, les mines et le traitement de l'eau, où de grands volumes de liquide ou de gaz doivent être contrôlés. Ils sont généralement conçus pour être entièrement ouverts ou entièrement fermés, sans position intermédiaire, et sont souvent utilisés dans des applications à haute pression et haute température.
Avantages du robinet-vanne
Passage intégral
L'un des principaux avantages des vannes à vanne est qu'elles ont un passage complet, ce qui signifie que le diamètre interne de la vanne correspond au diamètre de la canalisation. Cela garantit qu'il n'y a aucune contrainte dans l'écoulement du fluide, réduisant ainsi les turbulences et les chutes de pression. En d’autres termes, les robinets-vannes offrent une résistance minimale à l’écoulement.
Faible chute de pression
Les robinets-vannes ont une très faible perte de charge, ce qui signifie qu’ils ne provoquent pas de diminution significative de la pression lorsque le fluide les traverse. Ceci est important dans les applications où il est nécessaire de maintenir un certain niveau de pression, comme dans les pipelines transportant du pétrole ou du gaz.
Fermeture étanche
Les robinets-vannes offrent une fermeture étanche, ce qui signifie qu'ils peuvent arrêter complètement l'écoulement du fluide dans la canalisation. Ceci est important dans les applications où il est nécessaire d’isoler une section du pipeline pour effectuer des opérations de maintenance ou de réparation.
Facile à utiliser
Les robinets-vannes sont faciles à utiliser et ne nécessitent pas beaucoup de force pour s’ouvrir ou se fermer. Ils sont actionnés en tournant une poignée ou une roue, qui fait monter ou descendre le portail. Cela en fait un choix populaire dans les applications où une opération manuelle est requise.
Pourquoi nous choisir?
Haute qualité
Nos produits sont fabriqués ou exécutés selon des normes très élevées, en utilisant les meilleurs matériaux et procédés de fabrication.
Service en ligne 24h/24
Nous essayons de répondre à toutes vos préoccupations dans les 24 heures et nos équipes sont toujours à votre disposition en cas d'urgence.
Contrôle de qualité
Nous disposons d'un personnel professionnel pour surveiller le processus de production, inspecter les produits et garantir que le produit final répond aux normes, directives et spécifications de niveau de qualité requises.
Une expérience riche
Dédié à un contrôle de qualité strict et à un service client attentif, notre personnel expérimenté est toujours disponible pour discuter de vos besoins et assurer l’entière satisfaction du client.

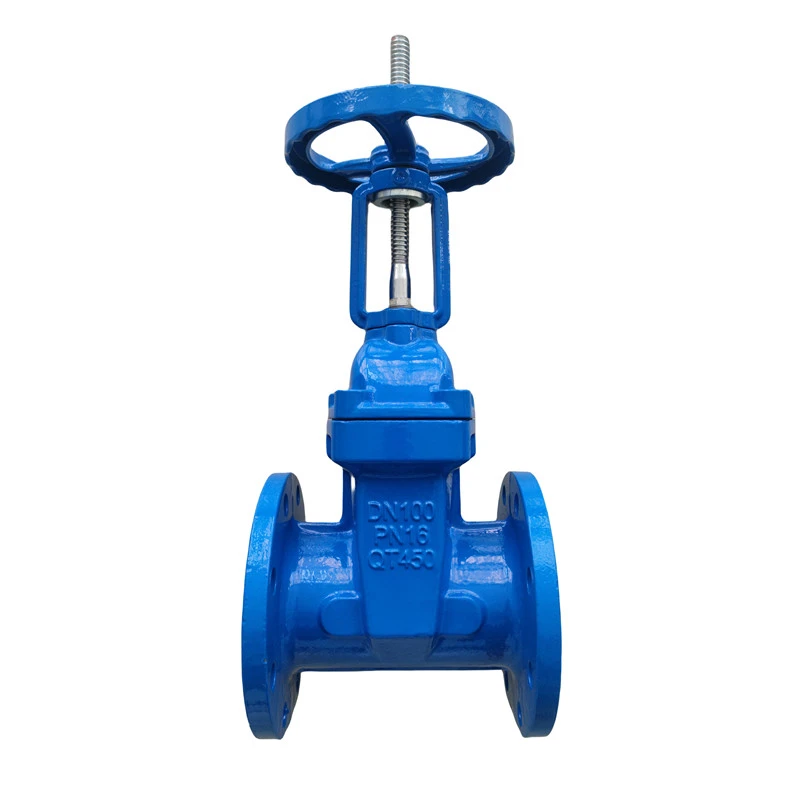

Vanne à tige montante
Ce type de vanne possède une tige de vanne qui monte ou descend lorsque la vanne est actionnée. Ce mouvement est visible, il est donc facile de savoir si la vanne est ouverte ou fermée. Ce type de vanne est couramment utilisé dans des industries telles que le traitement de l’eau, le pétrole et le gaz et la fabrication.

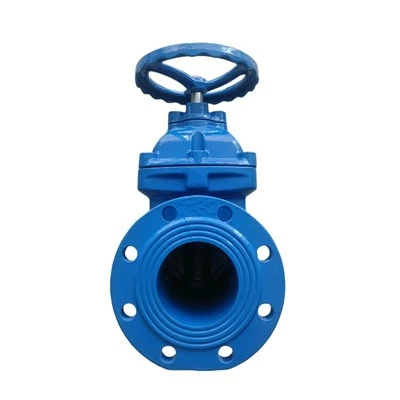

Vanne à tige non montante
Ce type de vanne est doté d'une tige de vanne qui ne monte ni ne descend lorsque la vanne est actionnée. Au lieu de cela, la tige tourne pour ouvrir ou fermer la vanne. Les vannes à tige non montante sont couramment utilisées dans les applications souterraines où la vanne n'est pas facilement accessible.
Vanne à guillotine solide
Ce type de vanne est doté d'une vanne solide conçue pour s'adapter étroitement entre les sièges de vanne afin d'éviter les fuites. Les vannes à coin plein sont couramment utilisées dans les applications à haute pression et dans des industries telles que le pétrole et le gaz, la pétrochimie et la production d'électricité.
Vanne à cale flexible
Ce type de vanne est doté d'une vanne conçue pour fléchir légèrement pour assurer une étanchéité parfaite entre les sièges de vanne. Les vannes à coin flexibles sont couramment utilisées dans les applications où les sièges de vanne ne sont pas parfaitement alignés.
Matériau du robinet-vanne
Les robinets-vannes sont principalement constitués de divers métaux tels que la fonte, l'acier au carbone, l'acier inoxydable et le bronze. Ces matériaux offrent la solidité, la durabilité et la résistance à la corrosion nécessaires à l’application de vannes à vanne. En plus des métaux, les vannes peuvent également inclure des matériaux tels que le caoutchouc, le plastique ou la céramique, en fonction des besoins spécifiques de l'application.
Industrie du pétrole et du gaz
Les robinets-vannes sont largement utilisés dans l’industrie pétrolière et gazière pour leur capacité à gérer des fluides à haute pression et à haute température. Ils sont couramment utilisés dans les pipelines, les raffineries et les plates-formes pétrolières. Les robinets-vannes sont préférés aux autres types de vannes en raison de leurs capacités d'étanchéité supérieures, essentielles pour prévenir les fuites dans les environnements dangereux et à haute pression.
Usines de traitement de l'eau
Les robinets-vannes sont utilisés dans les usines de traitement de l’eau pour contrôler le débit d’eau dans les canalisations. Ils sont également utilisés dans les stations d’épuration pour contrôler le débit des eaux usées. Les vannes utilisées dans les usines de traitement de l’eau sont souvent fabriquées à partir de matériaux résistants à la corrosion et à l’érosion.
La production d'énergie
Les robinets-vannes sont utilisés dans les installations de production d'électricité telles que les centrales nucléaires, les centrales thermiques et les centrales hydroélectriques. Ils sont utilisés pour contrôler le débit d’eau, de vapeur et d’autres gaz et liquides à travers les différents systèmes qui produisent de l’électricité.
Industrie chimique
Les vannes à vanne sont utilisées dans les usines de traitement chimique pour leur capacité à gérer des produits chimiques corrosifs et abrasifs. Ils constituent un moyen fiable et sûr de contrôler le flux de ces matériaux dans les pipelines, les réacteurs et autres équipements de traitement.
Préparation
Avant de commencer le processus d'installation de la vanne, tous les équipements et outils nécessaires doivent être préparés. Cela comprend la vanne, les boulons, les écrous, les joints, la tige et l'actionneur si nécessaire. La vanne doit être vérifiée pour déceler tout dommage ou défaut.
Montage de la vanne
La vanne est ensuite montée sur la canalisation et fixée avec des boulons et des écrous. Les joints sont placés entre la vanne et les brides du pipeline pour assurer une étanchéité parfaite. Les valeurs de couple des boulons et des écrous sont vérifiées pour garantir qu'ils sont correctement serrés.
Essai
Après avoir monté la vanne, celle-ci est testée pour garantir son bon fonctionnement. Cela implique d'ouvrir et de fermer la vanne pour vérifier son mouvement et s'assurer qu'elle n'est pas coincée ou coincée.
Actionnement
Si la vanne est fixée avec un actionneur, elle est configurée lors de cette étape. L'actionneur peut être à commande manuelle, pneumatique ou électrique. L'actionneur est relié à la tige de la vanne, qui contrôle le mouvement du portail.
Lubrification
La vanne est ensuite lubrifiée pour garantir un fonctionnement fluide. Cela implique d'appliquer du lubrifiant sur la tige et les autres pièces mobiles de la vanne.
Test final
La vanne est ensuite testée à nouveau pour garantir son bon fonctionnement. Les cycles d'ouverture et de fermeture de la vanne sont testés à l'aide de l'actionneur pour garantir qu'ils sont fluides et qu'aucune obstruction ou blocage ne se produit.
Mise en service
Enfin, la vanne est mise en service et mise en service. La vanne doit être régulièrement inspectée, nettoyée et lubrifiée pour garantir son bon fonctionnement et éviter toute panne potentielle.
Composants du robinet-vanne
Corps
Le corps d'un robinet-vanne est la partie principale de la vanne. C'est l'enveloppe extérieure qui contient toutes les autres parties de la vanne. Le corps est généralement en fonte, en bronze ou en acier inoxydable. Il est conçu pour résister à des pressions et des températures élevées et est généralement boulonné ou bridé sur le pipeline.
Capot
Le chapeau est le couvercle placé sur le dessus du corps pour renfermer la tige de vanne et le presse-étoupe. Le chapeau est généralement boulonné au corps et peut être retiré pour accéder à la tige de valve. Le capot est également conçu pour résister à des pressions et des températures élevées.
Tige de valve
La tige de vanne est la tige qui relie la vanne à l'actionneur. La tige de la vanne est généralement en acier inoxydable et est filetée en bas pour se connecter à la vanne. Le haut de la tige de vanne traverse le chapeau pour se connecter à l'actionneur.
Grille
La vanne est la partie de la vanne qui contrôle le débit du fluide. La vanne est généralement en fonte ou en acier et est conçue pour s'adapter parfaitement au corps de la vanne. La porte est généralement en forme de coin et peut être relevée ou abaissée pour contrôler le débit de fluide.
Siège
Le siège est la partie de la vanne qui assure l'étanchéité entre la vanne et le corps de la vanne. Le siège est généralement constitué d'un matériau élastique tel que du caoutchouc ou du téflon. Le siège est conçu pour assurer une étanchéité parfaite lorsque le portail est en position fermée.
Actionneur
L'actionneur est le mécanisme qui sert à monter ou descendre le portail. Il existe deux types d'actionneurs couramment utilisés avec les vannes : manuels et automatisés. Les actionneurs manuels sont généralement des roues ou des leviers actionnés manuellement, tandis que les actionneurs automatisés sont généralement des moteurs électriques ou hydrauliques.
Entretien du robinet-vanne
Vérifier les fuites
Inspectez régulièrement le corps de la vanne, le presse-étoupe et la tige pour déceler tout signe de fuite. Une fuite peut entraîner un dysfonctionnement de la vanne et entraîner des problèmes plus importants. Si vous remarquez des fuites, resserrez la garniture de la vanne ou remplacez-la si nécessaire.
Lubrifier la valve
Les robinets-vannes ont des surfaces de contact qui doivent être lubrifiées régulièrement. Appliquez du lubrifiant sur la tige et le presse-étoupe pour garantir que la vanne s'ouvre et se ferme en douceur. Évitez de trop lubrifier, car cela pourrait rendre la vanne trop serrée ou entraîner des éclatements de la garniture.
Nettoyer les composants
La saleté et les débris peuvent s'accumuler sur les composants de la vanne au fil du temps, provoquant leur dysfonctionnement. Nettoyez régulièrement le corps de la vanne, l'obturateur et la tige pour éliminer toute saleté ou débris accumulés. Utilisez un nettoyant non abrasif qui n'endommagera pas la valve.
Testez la vanne
Une vanne qui ne s'ouvre ou ne se ferme pas correctement peut provoquer une fuite de fluides ou de gaz, entraînant des dommages ou des blessures. Testez régulièrement la vanne pour vous assurer qu'elle fonctionne correctement. Ouvrez et fermez la vanne plusieurs fois et écoutez tout son inhabituel.
Assurer une bonne installation
Les vannes doivent être installées correctement pour fonctionner correctement. Suivez les instructions du fabricant et assurez-vous que la vanne est installée dans le bon sens. Une installation incorrecte peut entraîner une défaillance de la vanne ou entraîner des fuites.
Installation correcte
Les robinets-vannes doivent être installés et alignés correctement pour garantir des performances optimales. La vanne doit être installée en position verticale si possible pour éviter l'accumulation de saletés ou de débris à l'intérieur de la vanne. De plus, la vanne doit être placée dans un endroit facile d'accès pour l'entretien ou la réparation.
Sélection de la bonne vanne
Choisir le bon type de vanne à vanne pour une application particulière est crucial. Le matériau, la taille, la pression nominale et d'autres spécifications doivent être pris en considération pour garantir des performances appropriées et une longue durée de vie. L’utilisation d’une vanne mal dimensionnée ou mal dimensionnée peut entraîner une défaillance prématurée ou une fuite.
Maintenance régulière
Un entretien et une inspection réguliers sont nécessaires pour garantir le bon fonctionnement et prolonger la durée de vie de la vanne. La vanne doit être inspectée périodiquement pour détecter tout signe d'usure, de corrosion et de dommages aux surfaces d'étanchéité. Les boulons de la garniture et du presse-étoupe doivent être vérifiés et ajustés si nécessaire.
Évitez une force excessive
L'application d'une force excessive lors du fonctionnement d'un robinet-vanne peut endommager la vanne ou ses composants. La vanne doit fonctionner doucement et lentement pour éviter d'endommager la tige, l'obturateur ou le siège de la vanne.
Une bonne lubrification
Une lubrification adéquate des composants du robinet-vanne est importante pour prévenir l’usure et réduire la friction. Le lubrifiant doit être appliqué à intervalles réguliers selon les recommandations du fabricant.
Évitez de trop serrer
Un serrage excessif de la garniture de vanne ou des boulons du presse-étoupe peut endommager la tige de vanne et sa garniture. La garniture doit être serrée juste assez pour éviter les fuites, mais pas au point de provoquer une friction excessive ou des dommages.
Fixez la valve
La vanne doit être correctement fixée pour éviter qu'elle ne bouge ou ne bouge pendant le fonctionnement. Des vannes mal sécurisées peuvent endommager les tuyaux ou d’autres composants et entraîner une contrainte excessive sur la vanne.
Comment installer un robinet-vanne
Préparer le matériel
Avant d'installer le robinet-vanne, assurez-vous de disposer de tous les outils et matériaux nécessaires. Cela comprend le robinet-vanne lui-même, le matériel de montage et tout adhésif ou fixation nécessaire. Il est important de vérifier les recommandations du fabricant concernant les outils et matériaux spécifiques, car elles peuvent varier selon le type et la marque du robinet-vanne.
Localisez la zone d'installation
Identifiez l'emplacement où le robinet-vanne sera installé et assurez-vous que la zone est propre et exempte de débris. Si le robinet-vanne est installé dans un tuyau, assurez-vous que le tuyau est propre et exempt de toute obstruction ou blocage.
Assembler le robinet-vanne
Assemblez le robinet-vanne en alignant le corps du robinet, le chapeau et les sièges. Vissez le chapeau sur le corps de la vanne et assurez-vous qu'il est solidement fixé. Alignez les sièges du corps de vanne et insérez le tuyau ou les raccords dans le corps de vanne.
Installer le robinet-vanne
Installez le robinet-vanne en l'alignant avec le tuyau ou les raccords et en le positionnant à l'emplacement souhaité. Appliquez une pression sur le robinet-vanne pour asseoir les sièges et assurez-vous que le robinet est correctement positionné. Utilisez l'adhésif ou les attaches nécessaires pour fixer le robinet-vanne en place et assurez-vous que le robinet est de niveau et d'aplomb.
Vanne à vanne principe de fonctionnement
Le principe de fonctionnement d'un robinet-vanne fait référence au mécanisme par lequel il régule le débit de fluide. Il se compose généralement d'un corps de vanne, d'une poignée, d'un siège et d'un tuyau ou de raccords. Le corps de la vanne est une coque cylindrique qui abrite le mécanisme de la vanne, et la poignée est un composant en forme de coin utilisé pour ouvrir et fermer la vanne. Le siège est un anneau en caoutchouc ou en métal qui se trouve à l'intérieur du corps de la vanne et forme un joint entre le corps de la vanne et le tuyau ou les raccords.
