Vanne papillon motorisée
Qu'est-ce qu'une vanne papillon motorisée ?
Une vanne papillon motorisée est un type de vanne qui utilise un disque en forme de papillon pour contrôler le débit de fluide dans un pipeline. Il fonctionne avec un moteur électrique, permettant un contrôle précis de l'ouverture et de la fermeture de la vanne. Le disque est positionné perpendiculairement au flux de fluide lorsque la vanne est ouverte, et parallèlement à celui-ci lorsque la vanne est fermée. Les vannes papillon motorisées sont couramment utilisées dans les applications industrielles où de grands volumes de fluides doivent être contrôlés efficacement, comme dans les usines de traitement de l'eau et les systèmes de CVC.
Avantages de la vanne papillon motorisée
Facilité d'utilisation
Les vannes papillon motorisées sont très simples à utiliser. Ils peuvent être contrôlés à distance à l'aide de signaux électriques ou pneumatiques, permettant ainsi aux utilisateurs de régler la position de la vanne à distance.
Contrôle de processus amélioré
Les vannes papillon motorisées peuvent être intégrées dans des systèmes automatisés qui permettent un contrôle précis du débit des fluides. Cela garantit que le processus est cohérent et que les produits sont de haute qualité.
Moins de fuites
Le fonctionnement motorisé de la vanne élimine le besoin de réglages manuels, qui peuvent souvent entraîner des fuites dues à des erreurs de l'opérateur. Ceci entraîne à son tour une réduction des coûts de maintenance et améliore la fiabilité de la vanne.
Rentable
Les vannes papillon motorisées offrent une solution rentable pour le contrôle du flux de processus, car elles nécessitent un minimum d'entretien, ont une longue durée de vie et assurent un fonctionnement fiable.
Pourquoi nous choisir?
Haute qualité
Nos produits sont fabriqués ou exécutés selon des normes très élevées, en utilisant les meilleurs matériaux et procédés de fabrication.
Service en ligne 24h/24
Nous essayons de répondre à toutes vos préoccupations dans les 24 heures et nos équipes sont toujours à votre disposition en cas d'urgence.
Contrôle de qualité
Nous disposons d'un personnel professionnel pour surveiller le processus de production, inspecter les produits et garantir que le produit final répond aux normes, directives et spécifications de niveau de qualité requises.
Une expérience riche
Dédié à un contrôle de qualité strict et à un service client attentif, notre personnel expérimenté est toujours disponible pour discuter de vos besoins et assurer l’entière satisfaction du client.
Vanne papillon à commande électrique
Les vannes papillon à commande électrique sont conçues pour assurer une régulation précise et efficace du débit. Ces vannes utilisent un moteur électrique pour faire fonctionner le disque de vanne, qui est positionné entre deux brides. Ces vannes papillon sont couramment utilisées dans les applications chimiques, pharmaceutiques, de traitement de l'eau et de CVC.
Vanne papillon à commande hydraulique
Les vannes papillon à commande hydraulique sont utilisées dans les applications où des fluides à haute pression doivent être contrôlés. Ces vannes papillon utilisent la pression hydraulique pour faire fonctionner le disque de la vanne, qui est positionné entre deux brides. L'actionneur hydraulique de la vanne permet un contrôle rapide et précis du débit, ce qui la rend idéale pour une utilisation dans les industries pétrolières, gazières, chimiques et de production d'électricité.
Vanne papillon à commande pneumatique
Les vannes papillon à commande pneumatique sont conçues pour fournir un contrôle fiable et rapide du débit. Ces vannes utilisent de l'air comprimé pour faire fonctionner le disque de vanne, qui est positionné entre deux brides. Les vannes papillon à commande pneumatique sont couramment utilisées dans les applications chimiques, pharmaceutiques, agroalimentaires, de traitement de l'eau et de CVC.

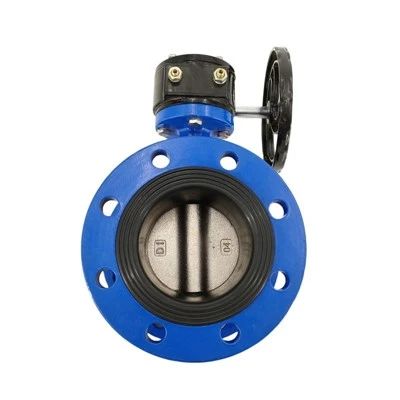

Vanne papillon à engrenages
Les vannes papillon à engrenages sont conçues pour les applications où un couple élevé est requis pour faire fonctionner la vanne. Ces vannes utilisent un mécanisme à engrenages pour faire fonctionner le disque de vanne, qui est positionné entre deux brides. Les vannes papillon à engrenages sont couramment utilisées dans les industries chimiques, pétrolières, gazières et de production d'électricité.
Matériau de la vanne papillon motorisée
Le matériau des vannes papillon motorisées peut varier en fonction de l'application spécifique. Le corps et le disque de la vanne peuvent être fabriqués en acier inoxydable, en acier au carbone, en fer ou en d'autres alliages en fonction de la résistance chimique et de la plage de température requises. Le siège de la vanne est généralement fabriqué à partir d'élastomères tels que l'epdm, le buna-n ou le viton pour assurer une étanchéité parfaite. L'actionneur, responsable de l'ouverture et de la fermeture de la vanne, peut être en aluminium, en acier inoxydable ou en fonte.
Application de la vanne papillon motorisée
Usines de traitement de l'eau
Dans les usines de traitement d’eau, les vannes papillon motorisées sont utilisées à différentes fins telles que le contrôle du débit d’eau, la régulation de la pression et le maintien de la qualité de l’eau. Ces vannes sont également utilisées pour le contrôle du débit dans les systèmes d'irrigation, les piscines et d'autres applications liées à l'eau.
Usines chimiques et pétrochimiques
Les vannes papillon motorisées sont utilisées dans les usines chimiques et pétrochimiques pour contrôler le flux de produits chimiques et pétroliers. Ils sont également utilisés pour réguler la pression, la température et le débit des produits chimiques, ce qui contribue à maintenir la sécurité et l’efficacité de l’usine.
Raffineries de pétrole et de gaz
Les vannes papillon motorisées jouent un rôle essentiel dans les raffineries de pétrole et de gaz. Ils sont utilisés pour contrôler le débit de différents gaz, fluides et produits chimiques, ce qui contribue à maintenir l’équilibre de pression et de température dans le système. Ces vannes sont également utilisées dans les pipelines pour réguler le débit de pétrole brut, de gaz naturel et d’autres produits à base d’hydrocarbures.
Usines de transformation des aliments
Les vannes papillon motorisées sont utilisées dans les usines de transformation des aliments pour contrôler le débit de différents fluides et gaz, notamment l'eau, l'air et la vapeur. Ces vannes contribuent à maintenir la qualité et la sécurité des produits alimentaires en régulant la température et la pression des différentes étapes de cuisson ou de transformation.
Systèmes CVC
Les vannes papillon motorisées sont utilisées dans les systèmes CVC pour réguler le débit d'air, d'eau et de réfrigérant dans le système. Ces vannes aident à maintenir la température, l'humidité et l'alimentation en air des différentes parties du bâtiment, ce qui améliore le confort global et l'efficacité énergétique du système.
Processus de vanne papillon motorisée
Sélection de composants de vannes
La première étape consiste à sélectionner les différents composants qui composeront la vanne. Cela comprend le corps de la vanne, le disque, la tige, l'actionneur et les accessoires tels que les interrupteurs de fin de course, les électrovannes et les positionneurs. Ces composants doivent être compatibles entre eux et conçus pour répondre aux exigences spécifiques de l'application.
Conception et fabrication du corps de vanne
Le corps de la vanne est généralement en fonte, en acier moulé ou en acier inoxydable. La conception du corps de la vanne est essentielle car elle détermine la taille et la forme du canal d'écoulement, ce qui a un impact sur les caractéristiques de débit et de pression de la vanne. Le corps de vanne est fabriqué selon des techniques de moulage ou d'usinage.
Assemblage des composants de la vanne
Une fois tous les composants sélectionnés et fabriqués, ils sont assemblés ensemble. Le disque est fixé à la tige, qui est reliée à l'actionneur. Les accessoires sont installés et câblés à l'actionneur, qui est ensuite monté sur le corps de la vanne.
Étalonnage et tests
Avant que la vanne puisse être mise en service, elle doit être calibrée et testée pour garantir son bon fonctionnement. L'actionneur est programmé pour fonctionner dans la plage de contrôle spécifiée et la vanne est testée pour détecter les fuites, le débit approprié et la chute de pression.
Installation et mise en service
Une fois la vanne testée et calibrée, elle peut être installée et mise en service. La vanne est généralement installée entre deux brides dans la canalisation et connectée au système de contrôle. Le système de contrôle est configuré et testé pour garantir que la vanne fonctionne correctement et répond aux exigences de l'application.
Composants de la vanne papillon motorisée
Corps de soupape
Le corps de la vanne est le composant principal de la vanne papillon et est chargé de loger tous les autres composants. Il a généralement une forme circulaire et est constitué de matériaux tels que la fonte, l'acier inoxydable ou l'acier au carbone.
Disque
Le disque est le composant qui contrôle le débit de fluide à travers le corps de la vanne. Il s'agit d'une plaque circulaire plate fixée à un arbre. Lorsque l'arbre tourne, le disque tourne avec lui, ouvrant ou fermant la vanne.
Joint de tige
Le joint de tige est un joint situé en haut du corps de vanne, là où entre l'arbre. Il empêche le liquide de s'échapper du corps de la vanne le long de l'arbre.
Bride
La bride est le composant utilisé pour connecter la vanne au pipeline. Il est généralement constitué du même matériau que le corps de la vanne et est conçu pour résister à la pression et à la température du fluide circulant dans le pipeline.
Scellés
Des joints sont utilisés pour assurer une étanchéité parfaite entre le corps de la vanne et le disque afin d'éviter les fuites. Ils sont généralement constitués de caoutchouc ou de matériaux synthétiques et sont situés autour du périmètre du disque.
Roulements
Les roulements soutiennent l'arbre et le disque, leur permettant de tourner en douceur. Ils sont généralement en bronze ou en acier inoxydable et sont montés sur le corps de la vanne.
Actionneur
L'actionneur est le composant qui fournit la force de rotation nécessaire pour ouvrir ou fermer la vanne. Il peut être alimenté par l’électricité, l’air ou la pression hydraulique.
Arbre
L'arbre est le composant qui relie le disque à l'actionneur. Il est généralement fabriqué en acier inoxydable ou en acier au carbone et est conçu pour résister au couple élevé généré par l'actionneur.
Entretien de la vanne papillon motorisée
Lubrification
Vérifiez régulièrement la lubrification de la vanne. Le disque et l'arbre doivent être lubrifiés pour éviter la corrosion et assurer un mouvement correct. Utilisez le lubrifiant approprié recommandé par le fabricant.
Nettoyage
Gardez la vanne propre en éliminant toute saleté, débris ou accumulation qui s'accumule sur le disque ou à l'intérieur du tuyau. Cela peut être fait en essuyant la valve ou en utilisant une solution de nettoyage.
Inspection
Inspectez régulièrement la vanne pour identifier tout signe d’usure, tel que des fissures ou de la corrosion. Vérifiez également l’alignement du disque pour garantir une bonne fermeture et que la vanne ne fuit pas.
Contraction
Vérifiez les boulons et les écrous qui relient la vanne au tuyau et assurez-vous qu'ils sont serrés au couple recommandé. Des boulons desserrés peuvent entraîner un dysfonctionnement de la vanne, entraînant des fuites ou des dommages.
Étalonnage
Calibrez régulièrement la vanne pour vous assurer qu’elle s’ouvre et se ferme correctement. Les paramètres d'étalonnage varient en fonction de l'application, consultez donc les directives du fabricant.
Entretien du moteur
Entretenez le moteur qui contrôle la vanne en vérifiant son câblage, ses balais et ses roulements. Remplacez toutes les pièces endommagées et assurez-vous que le moteur fonctionne correctement.
Installation correcte
L’une des précautions les plus importantes concernant les vannes papillon motorisées est une installation correcte. Il est crucial de s'assurer que la vanne est installée correctement et conformément aux instructions du fabricant. Une mauvaise installation peut entraîner des fuites, un blocage ou même une défaillance soudaine de la vanne, ce qui peut entraîner de graves problèmes dans un processus industriel. Il est donc important de s’assurer que la vanne soit installée par un professionnel qualifié.
Maintenance régulière
Une autre précaution importante est l’entretien régulier. Les vannes papillon motorisées doivent être inspectées et entretenues régulièrement pour garantir leur bon fonctionnement. Cela comprend l'inspection du corps de la vanne, du disque, de la tige, des joints et des roulements pour déceler tout signe d'usure ou de dommage. Si des problèmes sont identifiés, ils doivent être résolus immédiatement avant qu’ils ne causent des dommages supplémentaires ou n’entraînent une défaillance de la vanne.
Ajustement correct
Les vannes papillon motorisées doivent être réglées correctement pour garantir leur fonctionnement précis et efficace. Des réglages incorrects peuvent entraîner un dysfonctionnement ou une panne de la vanne. Il est important de s'assurer que la valve est réglée selon les directives du fabricant et qu'elle est régulièrement vérifiée pour s'assurer qu'elle reste bien ajustée.
Limites de température et de pression
Les vannes papillon motorisées ont des limites de température et de pression spécifiques qu'elles peuvent gérer. Il est important de s'assurer que la vanne est conçue pour la température et la pression spécifiques du fluide ou du gaz qu'elle est utilisée pour contrôler. L'utilisation d'une vanne en dehors de ses limites de température ou de pression peut entraîner sa défaillance, ce qui peut être dangereux pour les travailleurs et l'équipement.
Équipement de sécurité approprié
Lorsque vous travaillez avec des vannes papillon motorisées, un équipement de sécurité approprié doit toujours être utilisé. Cela comprend des gants, des lunettes et des vêtements de protection. Cela protégera les travailleurs contre les blessures en cas d'accident.
Comment choisir une vanne papillon motorisée
Taille et type de vanne
La première étape dans la sélection d’une vanne papillon motorisée consiste à déterminer la taille et le type de vanne dont vous avez besoin. La taille de la vanne doit être déterminée par le débit qui doit être contrôlé ou régulé. Le type de vanne doit être sélectionné en fonction des exigences de l'application telles que le type de fluide, la plage de température et la pression nominale.
Type d'actionneur
Le prochain facteur à considérer est le type d’actionneur qui sera utilisé pour contrôler la vanne. Il existe trois principaux types d'actionneurs : électriques, pneumatiques et hydrauliques. Le choix de l'actionneur dépendra des exigences de l'application telles que la vitesse et le couple requis pour l'actionnement, la disponibilité de la source d'alimentation et l'environnement dans lequel la vanne fonctionnera.
Options de personnalisation
Un autre facteur important à considérer sont les options de personnalisation disponibles avec la vanne papillon motorisée. En fonction des exigences de l'application, vous devrez peut-être personnaliser la vanne avec des fonctionnalités telles qu'un mécanisme de sécurité, un retour de position et un contrôle de vitesse. Il est important de considérer les options de personnalisation disponibles et leur impact sur les performances et le coût de la vanne.
Construction matérielle
Le matériau de construction de la vanne est également un facteur important. Le matériau doit être choisi en fonction du type de fluide qui circulera dans la vanne et des exigences de température et de pression. Les matériaux couramment utilisés dans la construction des vannes papillon motorisées comprennent l'acier inoxydable, l'acier au carbone et le PVC.
Comment installer une vanne papillon motorisée
Préparer le matériel
Avant d’installer la vanne papillon motorisée, assurez-vous de disposer de tous les outils et matériels nécessaires. Cela comprend la vanne papillon motorisée, le matériel de montage et tout adhésif ou fixation nécessaire. Il est important de vérifier les recommandations du fabricant concernant les outils et matériaux spécifiques, car elles peuvent varier selon le type et la marque de vanne papillon motorisée.
Localisez la zone d'installation
Identifiez l'emplacement où la vanne papillon motorisée sera installée et assurez-vous que la zone est propre et exempte de débris. Si la vanne papillon motorisée est installée dans une canalisation, assurez-vous que la canalisation est propre et exempte de toute obstruction ou blocage.
Assembler la vanne papillon motorisée
Assemblez la vanne papillon motorisée en alignant le corps de vanne, le chapeau et les sièges. Vissez le chapeau sur le corps de la vanne et assurez-vous qu'il est solidement fixé. Alignez les sièges du corps de vanne et insérez le tuyau ou les raccords dans le corps de vanne.
Installer la vanne papillon motorisée
Installez la vanne papillon motorisée en l'alignant avec le tuyau ou les raccords, et en la positionnant à l'emplacement souhaité. Appliquez une pression sur la vanne papillon motorisée pour asseoir les sièges et assurez-vous que la vanne est correctement positionnée. Utilisez l'adhésif ou les attaches nécessaires pour fixer la vanne papillon motorisée en place et assurez-vous que la vanne est de niveau et d'aplomb.
Principe de fonctionnement de la vanne papillon motorisée
Le principe de fonctionnement d'une vanne papillon motorisée repose sur l'utilisation d'un moteur électrique pour alimenter l'ouverture et la fermeture de la vanne. La vanne papillon motorisée est un type de vanne automatique qui utilise des signaux électriques pour contrôler le débit de fluide à travers un tuyau ou un système. Il se compose généralement d'un corps de vanne, d'un moteur, d'une boîte de vitesses et d'un arbre d'entraînement. Le corps de vanne est une coque cylindrique qui abrite le mécanisme de vanne et le moteur est un petit moteur électrique monté à l'intérieur du corps de vanne. La boîte de vitesses est un ensemble d'engrenages qui relient le moteur au mécanisme de vanne, et l'arbre d'entraînement est une tige qui s'étend du moteur au mécanisme de vanne.
