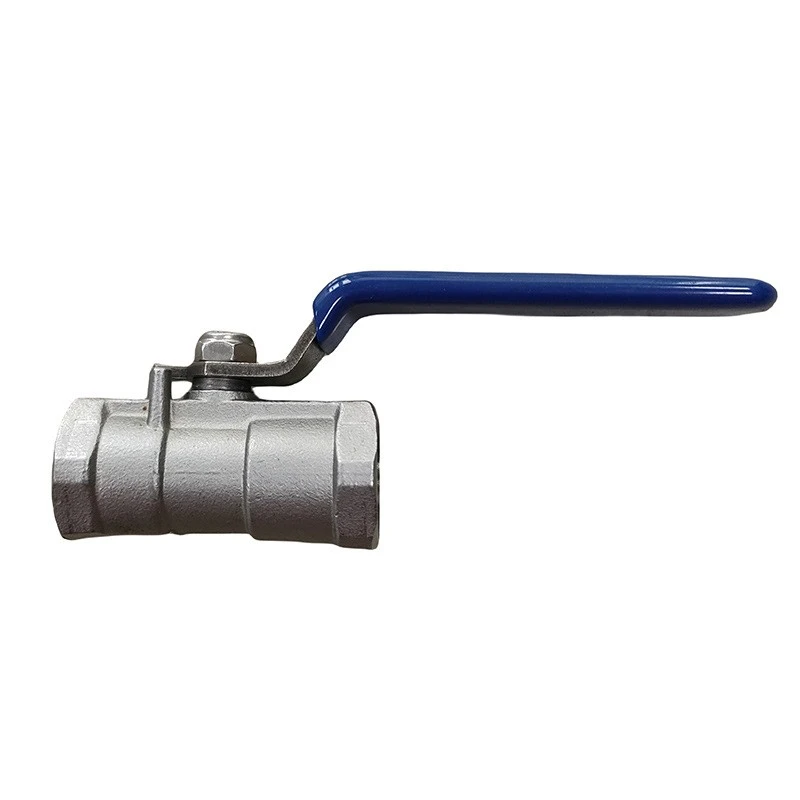

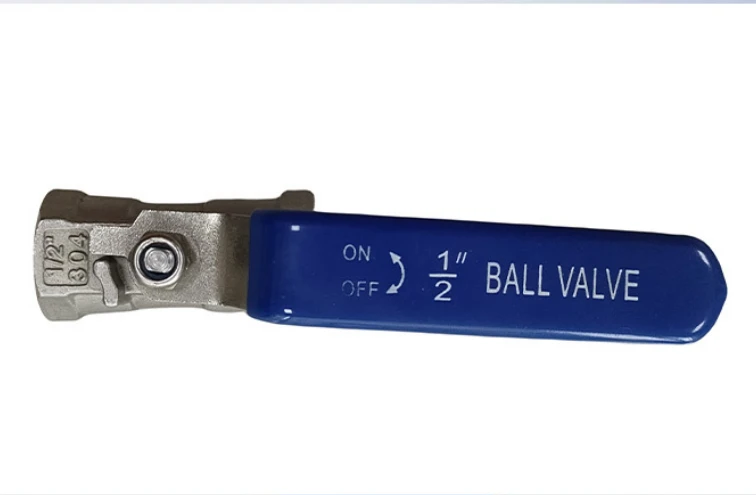

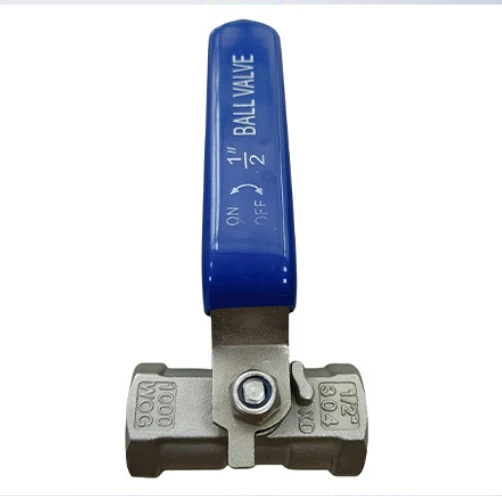

Robinet à bille fileté monobloc



Le robinet à tournant sphérique fileté monobloc est une vanne industrielle courante, principalement utilisée pour couper et contrôler les fluides dans les systèmes de canalisations. Il présente les caractéristiques d’une structure compacte, d’une bonne étanchéité et d’une utilisation facile.



Le terme "une pièce-de ce type de vanne fait référence au corps de vanne forgé dans son ensemble, avec une résistance élevée et une fuite difficile ; Le terme « filetage fileté » indique que sa méthode de connexion est une interface à filetage interne (telle que G, NPT et d'autres normes), facile à installer dans des pipelines de petit -diamètre et adaptée à divers environnements tels que l'eau, le pétrole et le gaz.





Corps de vanne-d'une seule pièce :Le corps de la vanne est intégralement forgé ou moulé, non-détachable, sans boulons de corps, et présente la structure la plus compacte.Connexion filetée :Les deux extrémités sont filetées intérieurement pour un vissage direct dans les canalisations, permettant une installation pratique.

Rotation marche/arrêt à 90 degrés :Entièrement ouvert ou fermé en tournant la poignée à 90 degrés, permettant un fonctionnement rapide.

Conception à alésage réduit :Le passage de bille interne est généralement plus petit que le diamètre nominal du tuyau (par exemple, alésage réel environ DN20 pour DN25).





Modèle	Q11F(Q – Vanne à bille, 1 – Filetage femelle, 1 – Corps monobloc -, F – Joint en fluoroplastique)
Diamètre nominal	DN6 ~ DN100 (1/8" ~ 4")
Pression nominale	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Plage de température	-20 degrés ~ 180 degrés (joint PTFE)
Corps de vanne	Acier inoxydable 304, 316, laiton
Joint	PTFE (Polytétrafluoroéthylène)











• Taille compacte et poids léger, adapté aux espaces confinés.
• Aucun point de fuite externe ; la structure intégrale garantit d'excellentes performances d'étanchéité.
• Faible coût et prix économique.
• Installation rapide ; la connexion filetée ne nécessite aucune soudure.
• Faible résistance à l'écoulement ; flux presque direct-traversant en position complètement ouverte.





1. Commande marche-arrêt pour les fluides généraux tels que l'eau, le pétrole, le gaz, la vapeur, etc.
2. Instruments, compresseurs d'air, petits équipements et pipelines domestiques/commerciaux.
3. Applications sensibles au coût et à l’espace, avec une faible fréquence de maintenance.
