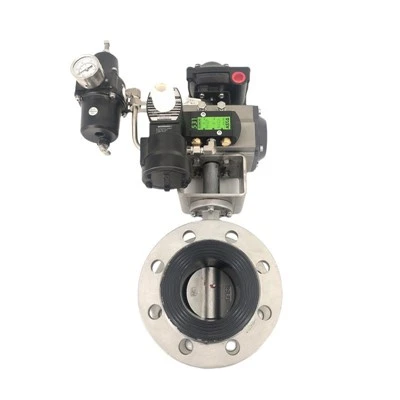

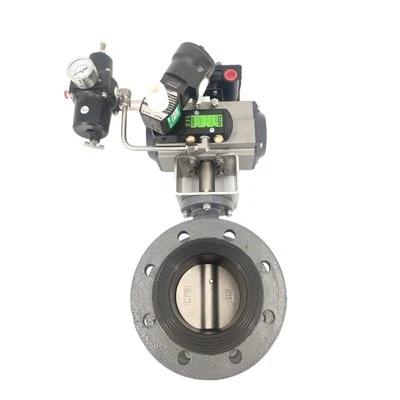

Vanne papillon pneumatique
Qu'est-ce qu'une vanne papillon pneumatique ?
Une vanne papillon pneumatique est un type de vanne qui utilise la pression de l'air pour contrôler le débit de fluides à travers un tuyau ou un tube. Il se compose d'un disque ou d'une plaque qui tourne autour d'un axe central pour contrôler la quantité de fluide qui traverse la vanne. La vanne est généralement actionnée via un actionneur pneumatique qui ouvre ou ferme la vanne en fonction des changements de pression atmosphérique.
Avantages de la vanne papillon pneumatique
Opération simple et rapide
Les vannes papillon pneumatiques peuvent être ouvertes ou fermées rapidement et facilement en tournant simplement une poignée ou en appuyant sur un bouton. Cela les rend idéaux pour les applications où des temps de réponse rapides sont essentiels, comme dans les situations d'urgence.
Faible entretien
Avec moins de pièces que la plupart des autres types de vannes, les vannes papillon pneumatiques nécessitent moins d'entretien et sont moins susceptibles de tomber en panne. Ils sont également moins sensibles à l’usure, à la corrosion et aux fuites.
Conception simple
Les vannes papillon pneumatiques ont une conception simple, ce qui les rend faciles à installer et à intégrer dans les systèmes existants. Elles prennent également moins de place que les autres types de vannes, ce qui les rend idéales pour les applications où l'espace est limité.
Options de fin de course
Les vannes papillon pneumatiques peuvent être équipées de commutateurs de fin de course qui fournissent des informations sur la position de la vanne, permettant ainsi un meilleur contrôle et une meilleure automatisation du processus.
Pourquoi nous choisir?
Haute qualité
Nos produits sont fabriqués ou exécutés selon des normes très élevées, en utilisant les meilleurs matériaux et procédés de fabrication.
Service en ligne 24h/24
Nous essayons de répondre à toutes vos préoccupations dans les 24 heures et nos équipes sont toujours à votre disposition en cas d'urgence.
Contrôle de qualité
Nous disposons d'un personnel professionnel pour surveiller le processus de production, inspecter les produits et garantir que le produit final répond aux normes, directives et spécifications de niveau de qualité requises.
Une expérience riche
Dédié à un contrôle de qualité strict et à un service client attentif, notre personnel expérimenté est toujours disponible pour discuter de vos besoins et assurer l’entière satisfaction du client.
Vanne papillon de type plaquette
La vanne papillon de type plaquette est le type de vanne papillon le plus couramment utilisé dans la plupart des applications. Cette vanne est prise en sandwich entre deux brides, ce qui facilite son installation entre les tuyaux. Le disque de la vanne est positionné au centre de la canalisation et peut être ouvert ou fermé par un quart de tour de l'actionneur. Ce type de vanne est utilisé dans les applications moyenne pression et basse température.
Vanne papillon à cosse
Les vannes papillon à ergots sont de conception similaire aux vannes à plaquettes, mais comportent des pattes sur le corps de la vanne qui peuvent être utilisées pour fixer la vanne au pipeline. Ces cosses sont filetées et des boulons sont utilisés pour fixer la vanne au pipeline. Les vannes à cosse sont utilisées dans les applications haute pression et nécessitent moins d'espace à installer que les vannes à plaquette.
Vanne papillon à brides
La vanne papillon à brides est similaire à la vanne de type plaquette, mais elle comporte des brides des deux côtés qui peuvent être boulonnées au pipeline. Ce type de vanne est utilisé dans les applications à haute pression et haute température où la vanne doit être solidement fixée au pipeline.
Vanne papillon haute performance
Les vannes papillon hautes performances sont conçues pour les applications plus exigeantes où une fermeture étanche est nécessaire. Ces vannes utilisent des sièges métalliques plutôt que des élastomères et peuvent supporter des températures et des pressions plus élevées que les vannes papillon standard. Les vannes papillon hautes performances sont utilisées dans des industries telles que la production d'électricité, le pétrole et le traitement chimique.
Matériau de la vanne papillon pneumatique
Le matériau utilisé pour les vannes papillon pneumatiques varie en fonction de l'application spécifique. Généralement, les corps de vannes papillon sont en fonte, fonte ductile, acier au carbone, acier inoxydable ou plastique. Les matériaux d'étanchéité du siège et du disque peuvent inclure de l'epdm, du nbr, du ptfe, du métal ou des combinaisons de ces matériaux. Le choix du matériau est influencé par des facteurs tels que la température, la pression, les fluides, l'environnement corrosif et les exigences d'hygiène.
Application de la vanne papillon pneumatique
Industries chimiques
Les vannes papillon pneumatiques sont largement utilisées dans les industries chimiques pour contrôler le flux de produits chimiques et de solvants. Dans ces applications, les vannes sont utilisées pour empêcher les produits chimiques de fuir ou de s'écouler dans la mauvaise direction, ce qui peut causer de graves problèmes tels qu'une contamination ou des accidents.
Industries pharmaceutiques
Les vannes papillon pneumatiques sont également utilisées dans les industries pharmaceutiques pour contrôler le débit de fluides et de gaz dans divers processus. Dans ces applications, les vannes servent à maintenir des conditions sanitaires strictes et à éviter toute contamination des produits.
Industries agroalimentaires
Les vannes papillon pneumatiques sont largement utilisées dans les industries agroalimentaires pour contrôler le débit de fluides dans différents processus tels que le mélange, l'emballage et le nettoyage. Ces vannes sont conçues pour répondre aux normes sanitaires strictes requises dans ces industries.
Secteurs CVC
Les vannes papillon pneumatiques sont utilisées dans les systèmes CVC (chauffage, ventilation et climatisation) pour réguler le débit d'air et d'eau. Dans ces applications, les vannes sont utilisées pour contrôler les niveaux de température et d'humidité dans différentes zones du bâtiment.
Usines de traitement de l'eau
Les vannes papillon pneumatiques sont utilisées dans les usines de traitement de l'eau pour contrôler le débit d'eau et de produits chimiques dans divers processus tels que la filtration, la désinfection et la sédimentation. Ces vannes sont conçues pour résister aux environnements corrosifs et garantir un fonctionnement fiable.
Industries pétrolières et gazières
Les vannes papillon pneumatiques sont utilisées dans les industries pétrolières et gazières pour contrôler le débit de fluides et de gaz dans divers processus tels que le forage, le raffinage et le transport. Ces vannes sont conçues pour résister à des pressions et des températures élevées et pour garantir un fonctionnement sûr et fiable.
Ouverture de la vanne
Pour ouvrir la vanne, l'actionneur reçoit un signal du système de commande, qui applique ensuite une pression d'air au cylindre. Le cylindre convertit cette pression en mouvement linéaire, qui pousse contre la tige de la vanne, provoquant la rotation du disque dans le sens des aiguilles d'une montre, et ainsi la vanne s'ouvre.
Réguler le débit
Une fois la vanne ouverte, elle régule le débit en contrôlant l'angle du disque. Le disque peut être tourné jusqu'à 90 degrés pour ouvrir ou fermer complètement la vanne, ou dans n'importe quelle position intermédiaire pour permettre un débit régulé.
Diriger le flux
Le disque de la vanne peut être conçu pour diriger le flux du fluide à travers la canalisation. Par exemple, le disque peut être façonné pour garantir que le flux soit dirigé d'un côté à l'autre de la vanne, réduisant ainsi les turbulences et minimisant l'impact du flux sur le pipeline.
Fermeture de la vanne
Pour fermer la vanne, l'actionneur pneumatique reçoit un autre signal qui réduit alors la pression de l'air dans le cylindre. Le ressort à l'intérieur de l'actionneur repousse la tige de la vanne dans sa position d'origine, provoquant la rotation du disque dans le sens inverse des aiguilles d'une montre, fermant ainsi la vanne.
Surveillance
En plus de réguler le débit du fluide, la vanne peut également fournir des informations au système de contrôle sur les conditions du processus. Par exemple, il peut indiquer la position de la vanne, la pression dans la canalisation et la température.
Composants de la vanne papillon pneumatique
Corps
Le corps de la vanne est l’enveloppe extérieure qui abrite les autres composants. Il est généralement en fonte, en acier inoxydable ou en plastique, selon l'application.
Disque
Le disque est le composant plat et circulaire qui régule le débit des fluides, des gaz et des boues. Il est généralement constitué de métal ou de matériaux synthétiques tels que le ptfe ou l'epdm.
Tige
La tige est le composant qui relie le disque à l'actionneur. Il contrôle le mouvement du disque et peut être conçu pour diverses conditions de fonctionnement, telles qu'une haute pression ou une température élevée.
Actionneur
L'actionneur est le composant de la vanne qui contrôle l'ouverture et la fermeture du disque. Il est généralement alimenté par de l'air comprimé ou du gaz et peut être actionné à distance ou manuellement.
Scellés
Les joints sont les composants qui empêchent les fuites autour de la vanne. Ils sont généralement constitués de caoutchouc ou d'autres élastomères et sont conçus pour résister au fluide ou au gaz spécifique circulant à travers la vanne.
Roulements
Les roulements sont les composants qui soutiennent la tige et le disque et leur permettent de tourner en douceur. Ils sont généralement en métal ou en plastique et sont conçus pour une faible friction afin de réduire l’usure.
Entretien de la vanne papillon pneumatique
Vérifier régulièrement les sièges de soupapes
Les sièges de vanne sont chargés de sceller la vanne et d'éviter les fuites. Si les sièges de soupape sont endommagés ou usés, des fuites peuvent se produire. Il est important de vérifier régulièrement l'usure des sièges de soupape pour éviter les fuites.
Lubrifier la valve
La lubrification de la vanne papillon pneumatique aide à prévenir la corrosion et réduit l'usure des pièces mobiles. Utilisez un lubrifiant de haute qualité compatible avec le matériau de la vanne.
Inspecter l'actionneur
L'actionneur est responsable de l'ouverture et de la fermeture de la vanne. Inspectez régulièrement l’actionneur pour déceler tout signe de dommage ou d’usure. Assurez-vous que l'actionneur fonctionne correctement en testant régulièrement son fonctionnement.
Nettoyer le corps de la vanne
Il est important de nettoyer régulièrement le corps de la vanne pour éviter l'accumulation de sédiments ou de débris. Utilisez un détergent doux et de l'eau pour nettoyer le corps de la vanne.
Vérifier l'arrivée d'air
L'alimentation en air est indispensable au fonctionnement de la vanne papillon pneumatique. Assurez-vous que l’alimentation en air est propre et sèche et que la pression se situe dans la plage recommandée.
Testez la vanne
Il est important d’effectuer des tests réguliers sur la vanne papillon pneumatique pour s’assurer de son bon fonctionnement. Testez la vanne au moins une fois par an pour vous assurer qu'elle fonctionne correctement.
Installation
Il est essentiel de s'assurer que la vanne est correctement installée. La vanne doit être installée dans un environnement propre et sec et ne doit pas être exposée à des températures extrêmes, à la lumière du soleil ou à des gaz corrosifs/nauséabonds.
Environnement d'exploitation
L'environnement de fonctionnement doit être exempt de toute obstruction, débris ou tout autre matériau susceptible d'entraver le bon fonctionnement de la vanne. De plus, les vannes ne doivent pas être soumises à une pression élevée, à des changements brusques de pression ou à des débits élevés, car cela pourrait endommager la vanne.
Maintenance régulière
Un entretien régulier de la vanne est essentiel pour son bon fonctionnement et sa longue durée de vie. La vanne doit être nettoyée et lubrifiée périodiquement, et toute pièce usée ou endommagée doit être remplacée rapidement.
Équipement de sécurité
Assurez-vous toujours que les opérateurs portent un équipement de sécurité approprié lors de la manipulation et du fonctionnement de la vanne. Cela peut inclure des gants, des protections oculaires/oreilles et des masques respiratoires pour éviter toute blessure ou exposition à des particules dangereuses.
Arrêt d'urgence
La vanne doit être équipée d'un mécanisme d'arrêt d'urgence, qui peut être activé en cas de dysfonctionnement ou d'urgence. Ce mécanisme garantit que la vanne se ferme automatiquement, évitant ainsi tout dommage au système.
Taille et type de vanne
La première chose à faire est de déterminer la taille et le type de vanne papillon dont vous avez besoin. Tenez compte du débit, de la pression et de la température du fluide que vous manipulez, ainsi que de la taille du tuyau et du type de raccordement. Les vannes papillon sont disponibles dans une variété de tailles, allant de quelques pouces à plusieurs pieds de diamètre. Les types de vannes papillon les plus courants sont les vannes à plaquettes, à cosses et à brides.
Matériel
Choisissez un matériau de valve compatible avec le fluide que vous manipulerez. Les matériaux courants comprennent l’acier inoxydable, l’acier au carbone, la fonte et le plastique. Des facteurs tels que la température, la pression et la composition chimique du matériau peuvent affecter le choix du matériau.
Actionneur de vanne
Un actionneur pneumatique est l'une des options les plus populaires pour les vannes papillon. Il utilise de l'air comprimé pour ouvrir et fermer la vanne, ce qui le rend idéal pour les processus automatisés. Tenez compte de la taille et du type d’actionneur nécessaires pour garantir le bon fonctionnement de la vanne. Les actionneurs sont disponibles en différentes tailles, allant de petite à grande, et ils peuvent être à double effet ou à ressort de rappel.
Exigences de couple
Le couple requis pour ouvrir et fermer la vanne est une autre considération cruciale. Assurez-vous de sélectionner une vanne avec un couple suffisant pour gérer la pression et le débit requis. Un couple insuffisant peut empêcher la fermeture complète de la vanne, entraînant des fuites, tandis qu'un couple excessif peut provoquer des dommages mécaniques à la vanne ou à l'actionneur.
Certification et conformité
Vérifiez que la vanne est conforme aux normes industrielles en vigueur, telles que l'American Petroleum Institute (api) ou l'organisation internationale de normalisation (iso). Recherchez les marques de certification pour garantir que la vanne répond à ces normes et peut gérer les fluides et les conditions spécifiques dans lesquels elle sera utilisée.
Entretien et réparation
Choisissez une vanne facile à entretenir et à réparer. La vanne doit comporter des pièces simples et accessibles qui peuvent être facilement remplacées en cas de dommage ou d'usure. Si possible, recherchez des vannes ayant une longue durée de vie et nécessitant un minimum d’entretien.
Comment installer une vanne papillon pneumatique
Préparer le matériel
Avant d'installer la vanne papillon pneumatique, assurez-vous de disposer de tous les outils et matériels nécessaires. Cela comprend la vanne papillon pneumatique, le matériel de montage et tout adhésif ou fixation nécessaire. Il est important de vérifier les recommandations du fabricant concernant les outils et matériaux spécifiques, car elles peuvent varier selon le type et la marque de vanne papillon pneumatique.
Localisez la zone d'installation
Identifiez l'emplacement où la vanne papillon pneumatique sera installée et assurez-vous que la zone est propre et exempte de débris. Si la vanne papillon pneumatique est installée dans un tuyau, assurez-vous que le tuyau est propre et exempt de toute obstruction ou blocage.
Assembler la vanne papillon pneumatique
Assemblez la vanne papillon pneumatique en alignant le corps de vanne, le chapeau et les sièges. Vissez le chapeau sur le corps de la vanne et assurez-vous qu'il est solidement fixé. Alignez les sièges du corps de vanne et insérez le tuyau ou les raccords dans le corps de vanne.
Installer la vanne papillon pneumatique
Installez la vanne papillon pneumatique en l'alignant avec le tuyau ou les raccords, et en la positionnant à l'emplacement souhaité. Appliquez une pression sur la vanne papillon pneumatique pour asseoir les sièges et assurez-vous que la vanne est correctement positionnée. Utilisez l'adhésif ou les attaches nécessaires pour fixer la vanne papillon pneumatique en place et assurez-vous que la vanne est de niveau et d'aplomb.
Principe de fonctionnement de la vanne papillon pneumatique
La vanne papillon pneumatique est une vanne à commande manuelle qui utilise un actionneur pneumatique pour contrôler le débit de fluide à travers un tuyau ou un système. Il se compose généralement d'un corps de vanne, d'une poignée, d'un chapeau et d'un actionneur pneumatique. Le corps de vanne est une coque cylindrique qui abrite le mécanisme de vanne, et la poignée est un composant en forme de coin utilisé pour ouvrir et fermer la vanne. . Le chapeau est un composant en forme de manchon qui repose sur le corps de la vanne et forme un joint entre le corps de la vanne et le tuyau ou les raccords. L'actionneur pneumatique est un composant cylindrique fixé au corps de la vanne et contient un piston activé par l'air comprimé.
