La sélection d'une vanne papillon nécessite un examen attentif de plusieurs facteurs, notamment les caractéristiques du fluide, les paramètres de fonctionnement et les exigences opérationnelles. Sa durée de vie est influencée par des facteurs tels que le matériau, les conditions de fonctionnement et la maintenance. Les détails sont les suivants :
1. Conditions recommandées pour les vannes papillon
Les principaux avantages des vannes papillon sont une structure compacte (petite taille et poids léger), une ouverture et une fermeture rapides et une faible résistance au débit (le disque offre une obstruction minimale au fluide lorsqu'il est complètement ouvert). Ils sont donc particulièrement adaptés aux scénarios suivants :
1) Scénarios de fluides, de pression et de température appropriés
• Types de médias :
￮ Convient aux fluides non-à haute viscosité-et non-cristallins tels que l'eau, l'air, le gaz naturel, le pétrole et les eaux usées. (Les supports à haute viscosité-tels que l'asphalte et les plastiques fondus ont tendance à coller au disque, tandis que les supports cristallisants tels que certaines solutions chimiques peuvent faire coller le disque.)

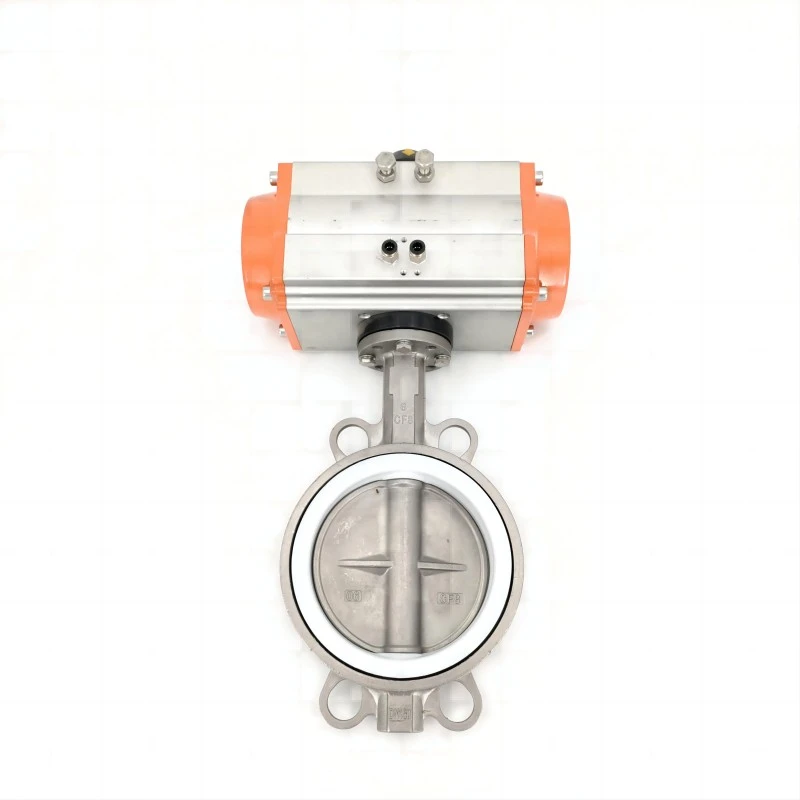

￮Les vannes papillon à joint souple-(joints en caoutchouc/PTFE) conviennent aux fluides non-corrosifs avec des exigences de fuite élevées (comme l'eau potable et l'air pur) ; joint dur-vannes papillon(joints métalliques) conviennent aux milieux à haute-température, haute-pression ou corrosifs (tels que la vapeur, les solutions acides et alcalines et les eaux usées contaminées). • Plage de pression et de température :
￮ Les vannes papillon conventionnelles conviennent aux conditions de moyenne et basse pression (PN inférieur ou égal à 16 MPa, les vannes papillon spéciales à triple -excentrique à joint dur- peuvent fonctionner jusqu'à PN 40 );
￮ Les vannes papillon à joint souple-ont généralement une résistance à la température inférieure ou égale à 200 degrés (joints en caoutchouc inférieurs ou égaux à 120 degrés, PTFE inférieur ou égal à 200 degrés). Les vannes papillon à joint dur- peuvent résister à des températures supérieures à 425 degrés (des matériaux spéciaux tels que les alliages à haute température- peuvent résister à des températures encore plus élevées). Ils conviennent aux applications non soumises à des températures extrêmement élevées (par exemple inférieures ou égales à 600 degrés). (Les robinets-vannes ou les robinets à soupape sont plus recommandés pour les températures extrêmement élevées).
2) Pipeline et exigences opérationnelles
• Diamètre du pipeline :
￮ Particulièrement adapté aux canalisations de grand-diamètre (DN supérieur ou égal à 100 mm) : par rapport aux vannes à vanne et aux vannes à soupape, les vannes papillon de grand-diamètre ne mesurent que 1/3 à 1/2 de la taille des vannes à vanne similaires, sont légères et faciles à installer et à entretenir (par exemple, les conduites municipales d'approvisionnement en eau et de drainage, les grandes canalisations d'eau de circulation industrielles). canalisations). Les vannes de petit -diamètre (DN inférieur ou égal à 50 mm) conviennent également, mais les exigences de coût et d'étanchéité doivent être prises en compte (les vannes à bille de petit-diamètre peuvent offrir plus de flexibilité).
￮ Pour les scénarios nécessitant une ouverture et une fermeture rapides (comme les arrêts d'urgence et le changement de mode de fonctionnement) :Vannes papillonont un angle d'ouverture et de fermeture limité à 90 degrés, ne nécessitant que 1-2 tours manuellement. L'actionnement électrique/pneumatique permet une réponse inférieure à -seconde (plus efficace que l'ouverture et la fermeture multitours des vannes).
￮ Pour les scénarios nécessitant un contrôle du débit : le débit peut être ajusté grossièrement en ajustant l'ouverture du disque (0-90 degrés). (Cette précision est inférieure à celle d'une vanne de régulation, mais son coût est inférieur, ce qui la rend adaptée aux applications où la précision est moins critique, comme le contrôle du débit dans les systèmes d'eau de climatisation.)
• Pour les scénarios nécessitant des contraintes d'espace :
￮ Pour les scénarios avec un espace limité autour des canalisations (comme les sous-sols et les zones avec des équipements densément peuplés) : les vannes papillon ont une courte longueur axiale (pas besoin de réserver de l'espace pour une longue tige comme les vannes à soupape) et une petite dimension radiale, ce qui les rend plus adaptables aux espaces d'installation.. 2. Durée de vie des vannes papillon (plage de référence)
Il n’y a pas de valeur fixe pour la durée de vie d’une vanne papillon. Elle est généralement mesurée par le « nombre d'ouvertures et de fermetures » ou la « durée de vie ». Les facteurs clés influençant sa durée de vie comprennent le matériau du joint, les caractéristiques du fluide ainsi que les méthodes d'exploitation et de maintenance. La plage de référence générale est la suivante :
1) Mesuré par le « nombre d'ouvertures et de fermetures » (indicateur central)
• Vanne papillon à joint souple- :
￮ Fluides propres (tels que l'eau et l'air) : les joints en caoutchouc peuvent réaliser 10 000 à 30 000 ouvertures et fermetures, tandis que les joints en PTFE peuvent réaliser 30 000 à 50 000 ouvertures et fermetures (même au-delà de 50 000 s'ils sont actionnés doucement et sans friction fréquente).
￮ Médias contenant de petites quantités d'impuretés (comme les eaux usées) : La surface d'étanchéité est susceptible de s'user, ce qui réduit sa durée de vie à 5 000 à 20 000 ouvertures et fermetures (les impuretés doivent être nettoyées régulièrement pour éviter de rayer la surface d'étanchéité). • Vanne papillon à joint dur- :
￮ Milieu sans particules (comme la vapeur ou le gaz propre) : la surface d'étanchéité métallique est très résistante à l'usure-et peut fonctionner de 50 000 à 100 000 fois (la structure triple-excentrique offre un fonctionnement "zéro-friction", ce qui entraîne une durée de vie supérieure à 100 000 cycles) ;
￮ Milieu avec des particules/propriétés corrosives (comme les eaux usées sableuses, les solutions acides ou alcalines) : la surface d'étanchéité est sensible à la corrosion ou à l'usure, réduisant la durée de vie à 20 000 à 50 000 cycles (il faut choisir un matériau résistant à l'usure, tel qu'un joint de recouvrement en alliage dur).
2.) Mesuré par « Durée de vie » (pour référence uniquement)
• Conditions normales de fonctionnement (médias propres, pression et température stables, entretien régulier) :
￮ Vanne papillon à joint souple- : 5 à 8 ans (les joints en caoutchouc peuvent nécessiter un remplacement précoce en raison du vieillissement, tandis que les joints en PTFE peuvent prolonger cette durée jusqu'à 8 à 10 ans) ;
￮ Vanne papillon à joint dur- : 8-15 ans (la surface d'étanchéité métallique a une longue durée de vie ; si l'actionneur est sans défaut-sans défaut, le corps de la vanne peut être utilisé pendant une longue période). • Conditions de fonctionnement sévères (médias corrosifs/chargés d'impuretés, fluctuations fréquentes de haute pression et de température élevée, ouvertures et fermetures fréquentes) :
￮ La durée de vie peut être réduite à 1 à 3 ans (faites particulièrement attention à l'usure et à la corrosion de la surface d'étanchéité et de la tige de valve, et remplacez rapidement les pièces d'usure).
3. Mesures clés pour prolonger la durée de vie des vannes papillon
• Sélection des bons matériaux : choisissez la paire de joints en fonction du support (par exemple, joints durs en fonte-résistants à l'usure pour les eaux usées, joints souples en caoutchouc de qualité alimentaire-pour l'eau potable), acier inoxydable pour la tige de vanne (résistance à la corrosion) et fonte ductile/acier moulé pour le corps de vanne (résistance à la pression et à l'usure).
• Fonctionnement standard : évitez les ouvertures et fermetures brusques (les joints souples sont sujets à la déformation en raison des chocs, et les joints durs sont sujets aux dommages dus aux collisions). Lors du réglage du débit, évitez de maintenir une petite ouverture pendant des périodes prolongées (le disque est soumis à des impacts importants du fluide, provoquant des vibrations et de l'usure). • Entretien régulier :
• Fonctionnement standard : évitez les ouvertures et fermetures brusques (les joints souples sont sujets à la déformation en raison des chocs, et les joints durs sont sujets aux dommages dus aux collisions). Lors du réglage du débit, évitez de maintenir une petite ouverture pendant des périodes prolongées (le disque est soumis à des impacts importants du fluide, provoquant des vibrations et de l'usure). • Entretien régulier :
￮Lubrification : appliquez régulièrement de la graisse sur la tige de valve, les roulements et autres pièces mobiles pour réduire la friction et l'usure.
￮Remplacement des joints : si des fuites (telles que des gouttes) sont détectées dans les joints souples, remplacez rapidement le joint en caoutchouc/l'anneau en PTFE. Si la surface d'étanchéité d'un joint dur est usée, rectifiez-la et réparez-la.
En résumé,vannes papillonconviennent aux applications à moyenne et basse-pression nécessitant de grands diamètres, une ouverture et une fermeture rapides, des contraintes d'espace ou un réglage approximatif. Leur durée de vie doit être déterminée en fonction des conditions de fonctionnement. Une sélection et un entretien appropriés peuvent prolonger considérablement leur durée de vie. Dans des circonstances normales, une utilisation de 5 à 10 ans est courante.
