Les vannes papillon peuvent être classées de différentes manières en fonction de diverses dimensions, telles que la structure, les performances d'étanchéité et la méthode d'actionnement. Les trois classifications les plus courantes et leurs types correspondants sont les suivants :
1, Classification par type d'étanchéité (l'une des catégories les plus essentielles)
•Vannes papillon-à joint souple
￮La paire d'étanchéité est composée d'un matériau élastique (tel que du caoutchouc, du téflon, etc.) et de métal. L'étanchéité est obtenue par déformation du matériau élastique,résultant en d'excellentes performances d'étanchéité(la fuite est généralement inférieure ou égale à 0,01 %). Ils conviennent pour une utilisation avec des fluides non-corrosifs tels que l'eau, l'air et l'huile, mais avec des exigences élevées en matière de fuite.
￮Inconvénients : Résistance limitée à la température et à la pression (les joints en caoutchouc ont généralement une résistance à la température inférieure ou égale à 120 degrés, en téflon inférieure ou égale à 200 degrés), et ils sont sensibles à la corrosion due à des milieux tels que les acides forts et les alcalis.
• Vannes papillon à joint-dur
￮La paire d'étanchéité est composée de métal et de métal (comme l'acier inoxydable et l'acier moulé). L'usinage de précision garantit un ajustement serré entre les surfaces d'étanchéité. Ils offrent une forte résistance à la température et à la pression (températures jusqu'à 425 degrés et pressions jusqu'à PN40 et plus), ce qui les rend adaptés à une utilisation avec des fluides à haute -température, haute-pression et corrosifs tels que la vapeur, les eaux usées et les solutions acides et alcalines. Inconvénients : les performances d'étanchéité sont légèrement inférieures à celles des joints souples (la fuite est généralement inférieure ou égale à 0,1 %) et une précision d'usinage plus élevée est requise.
2,Classification par type structurel (basée sur la méthode de connexion de disque)
• Vanne papillon à joint central
￮L'axe de rotation du disque est situé sur la ligne centrale du trajet d'écoulement. Une fois fermé, le disque entre entièrement en contact avec le siège de soupape, obtenant ainsi une étanchéité. Cette structure simple et son faible coût sont avantageux, mais comme le disque est soumis à des forces d'impact importantes du milieu, il convient aux tuyaux à basse-pression et de petit-diamètre (généralement DN inférieur ou égal à 200 mm), tels que les tuyaux d'alimentation en eau et de drainage résidentiels.
• Vannes papillon excentriques
￮L'axe de rotation du disque est décalé par rapport au centre et est disponible dans diverses configurations excentriques (telles que simple, double et triple excentrique) :
￮Excentrique simple : l'axe est décalé par rapport à la surface d'étanchéité, réduisant ainsi la friction entre le disque et le siège et augmentant la durée de vie. Convient aux applications moyennes et basses pressions.
￮Double excentrique : L'axe est décalé à la fois par rapport au centre et à la surface d'étanchéité, réduisant encore davantage la friction et facilitant l'ouverture et la fermeture. Largement applicable.
￮Triple excentrique : Basé sur la configuration double excentrique, un décalage angulaire est ajouté pour obtenir une ouverture et une fermeture « zéro friction » entre le disque et le siège. Il s'agit de la conception courante pour les vannes papillon à joint dur-et convient aux hautes-pressions, hautes-températures et aux grands-diamètres.
canalisations (DN supérieur ou égal à 300 mm).
3,Classification par méthode d'entraînement (basée sur la méthode de fonctionnement)
￮Commandé manuellement via un volant, une poignée ou un mécanisme à vis sans fin. Ils présentent une structure simple et un faible coût, ce qui les rend adaptés aux applications de petit-diamètre et basse-fréquence (telles que la maintenance de petits pipelines et les vannes civiles).

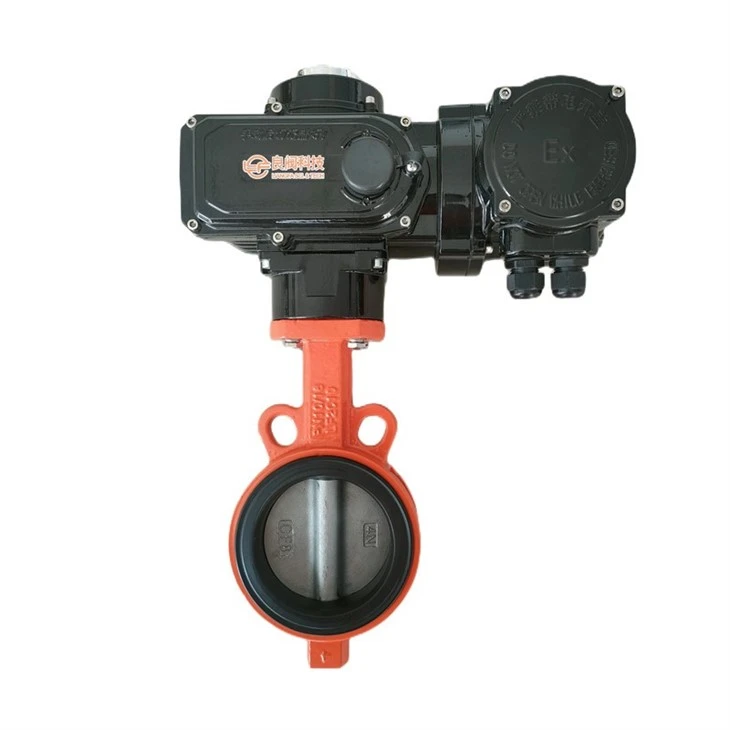

￮ Alimentés par un actionneur électrique (engrenage/turbine entraîné par moteur), ils permettent un contrôle à distance et un fonctionnement automatisé, offrent une haute précision (capables de réguler le débit) et conviennent aux grands pipelines et aux systèmes automatisés (tels que les lignes de production industrielles et les systèmes d'approvisionnement en eau municipaux).
• Vannes papillon pneumatiques
￮Alimentés par un actionneur pneumatique (entraîné par un vérin-), ils offrent une réponse rapide (temps d'ouverture et de fermeture courts) et conviennent aux environnements inflammables et explosifs (pas de risque d'étincelles) ou aux conditions nécessitant une commutation rapide (comme l'arrêt d'urgence des canalisations chimiques).
En plus des trois catégories mentionnées ci-dessus, les vannes papillon peuvent également être classées par calibre (petit/moyen/grand) et par matériau (fonte, acier inoxydable, etc.). Le choix du type dans l'application réelle doit être basé sur les caractéristiques du fluide, la pression et la température ainsi que les exigences opérationnelles.
