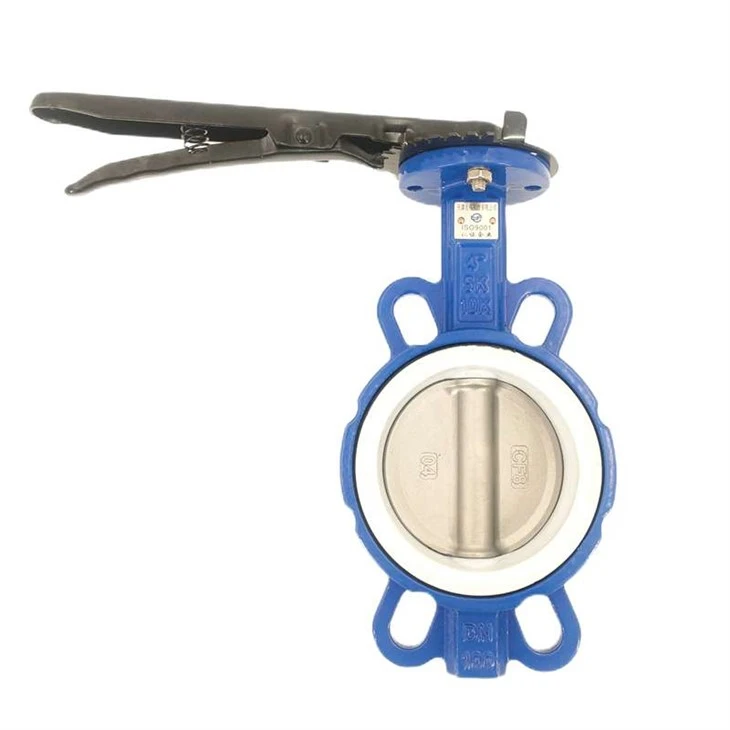

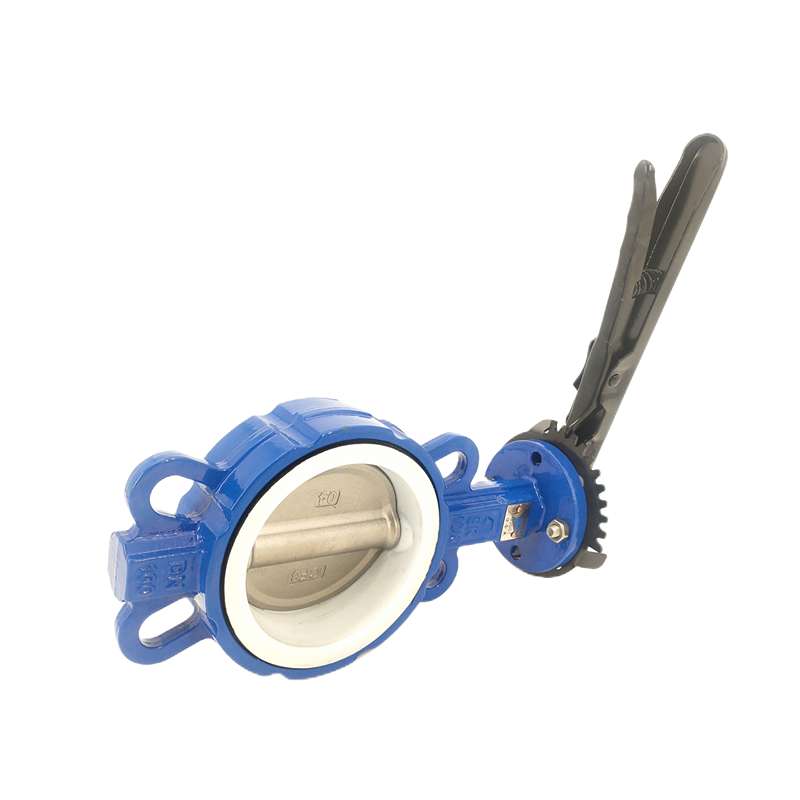

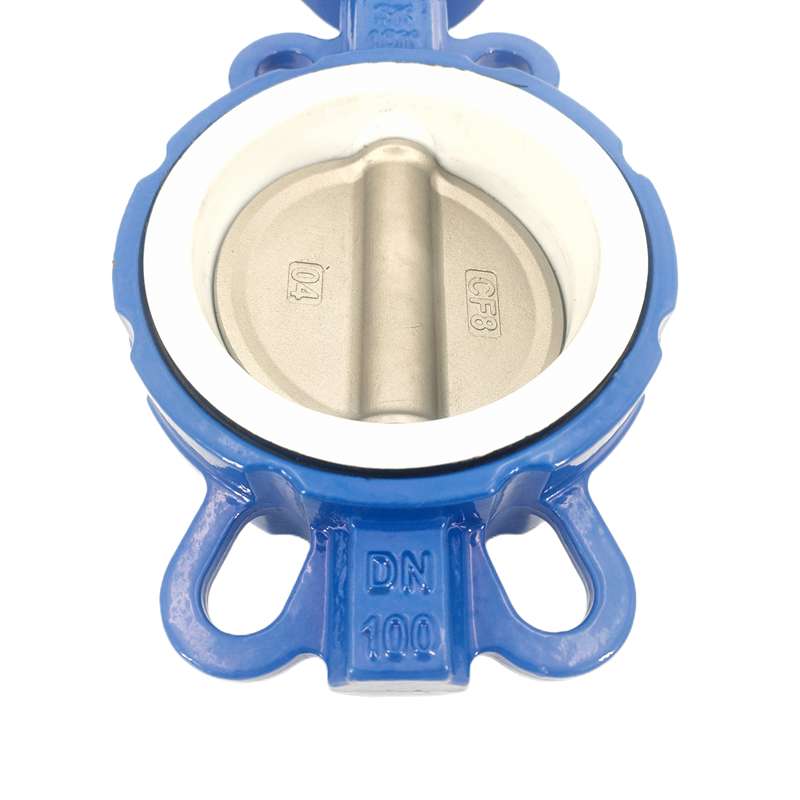

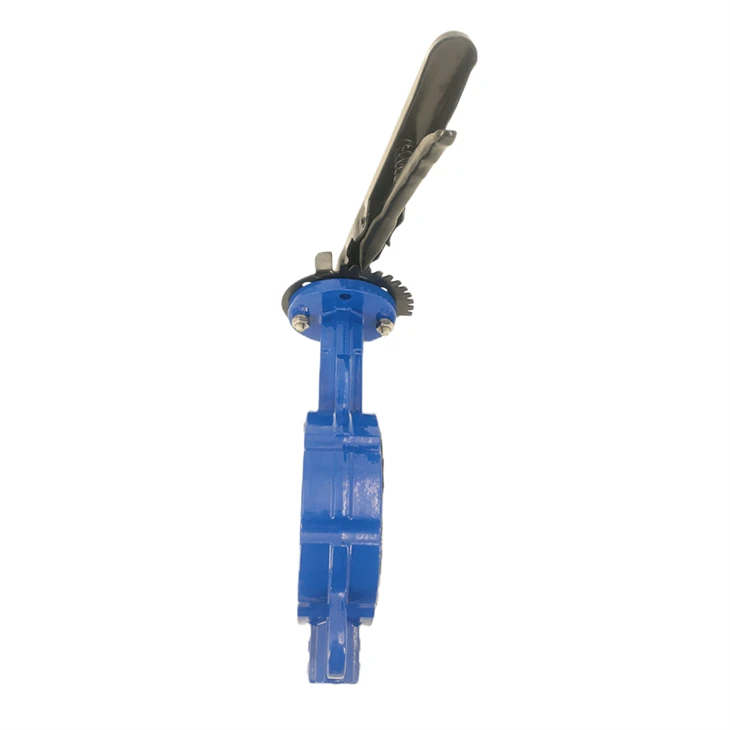

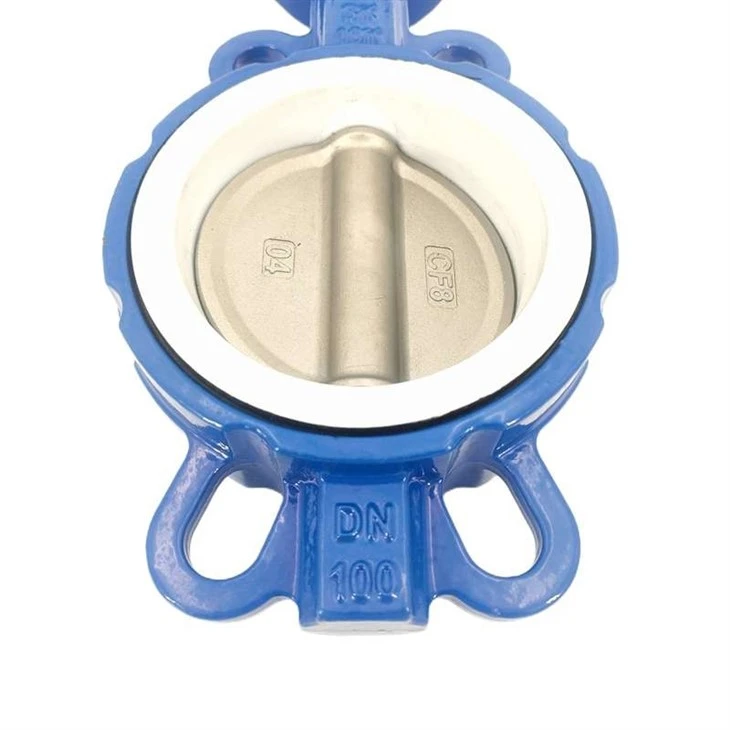

Vanne de type plaquette papillon

Modèle : D71F-10Q
Type : vanne papillon à plaquette.
Matériau du corps : Fonte ductile (QT450-10)
Matériau du disque : fonte ductile + doublure FEP/FKM
Matériau du siège : FEP/FKM (fluoropolymère)

Envoyez demande

Présentation du produit

La vanne papillon de type plaquette D71F-10Q est une vanne de type plaquette-de haute qualité-conçue pour l'ouverture/arrêt et la régulation du débit dans les pipelines. Avec une pression nominale PN10 (10 bars) et un mécanisme actionné par levier, cette vanne garantit une fermeture fiable, un fonctionnement facile et une longue durée de vie dans diverses applications industrielles.

Principales caractéristiques et avantages

Construction robuste – Fabriqué à partir de fonte ductile (Q) avec un disque revêtu de FEP/FKM-pour une excellente résistance à la corrosion et une excellente durabilité.
Bulle-Arrêt étanche- Arrêt : garantit l'absence de fuite, ce qui le rend idéal pour les applications d'eau, d'air, de gaz et de produits chimiques doux.
Légère et compacte : la conception Wafer permet d'économiser de l'espace et de réduire les coûts d'installation par rapport aux vannes à ergots-.
Opération facile – La poignée à levier permet une opération manuelle rapide, adaptée à une utilisation fréquente.
Applications polyvalentes – Parfait pour les systèmes de CVC, de traitement de l'eau, de protection incendie et de tuyauterie industrielle générale.

Spécifications techniques

Modèle	D71F-10Q
Taper	Vanne papillon à plaquettes
Matériau du corps	Fonte ductile (QT450-10)
Matériau du disque	Fonte ductile + revêtement FEP/FKM
Matériau du siège	FEP/FKM (Fluoropolymère)
Pression nominale	PN10 (10 bars / 145 psi)
Plage de température	-20 degrés à 150 degrés (-4 degrés F à 302 degrés F)
Opération	Levier manuel
Connexion	Plaquette (entre brides)
Normes	ISO, DIN, AWWA, API (personnalisable)
