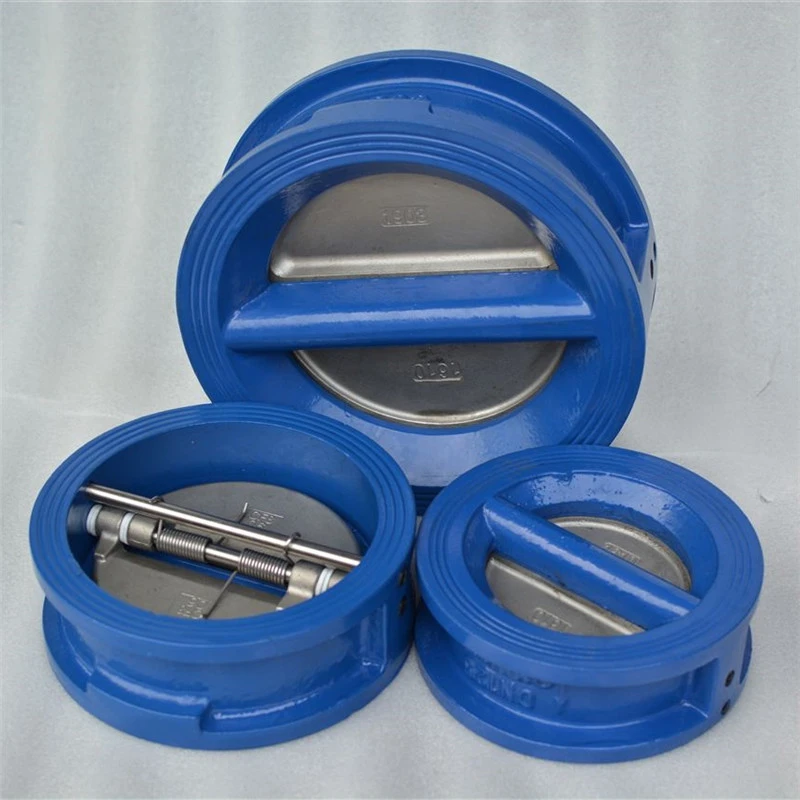

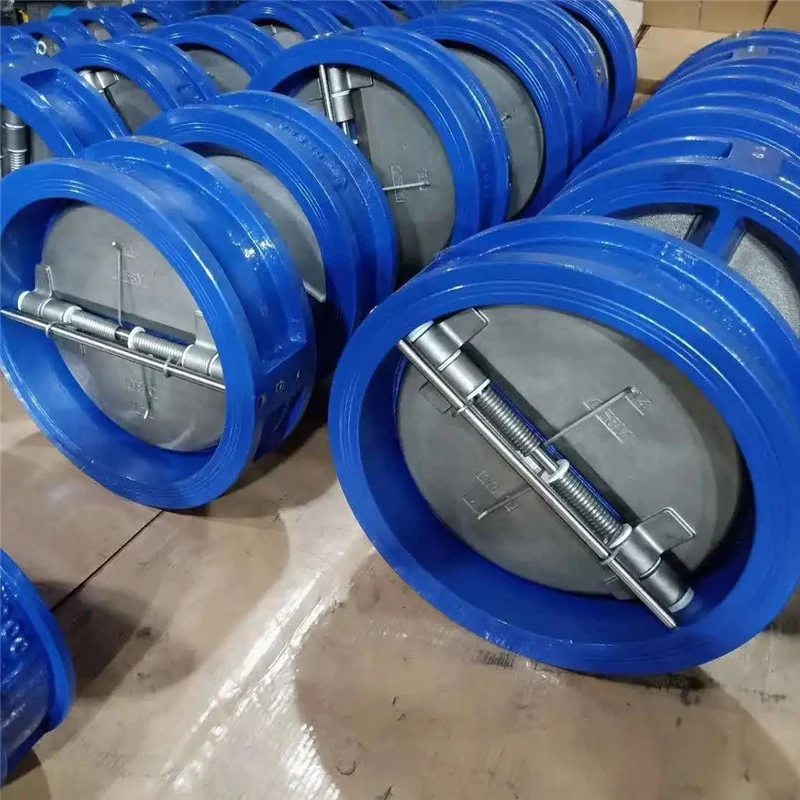

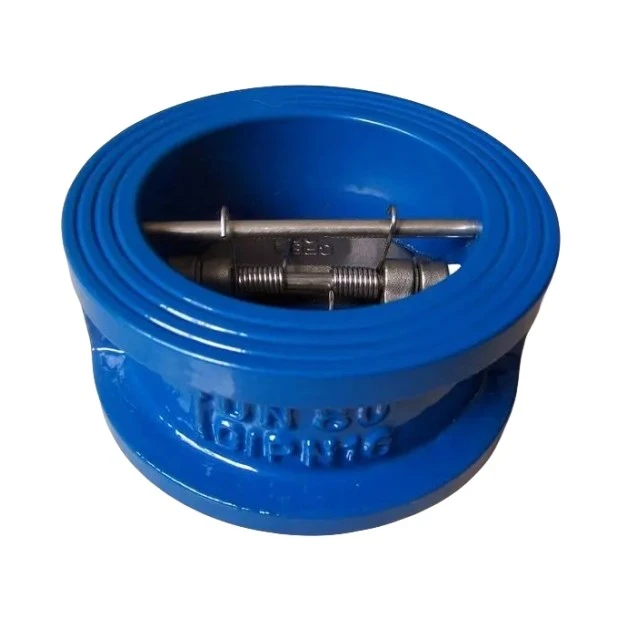

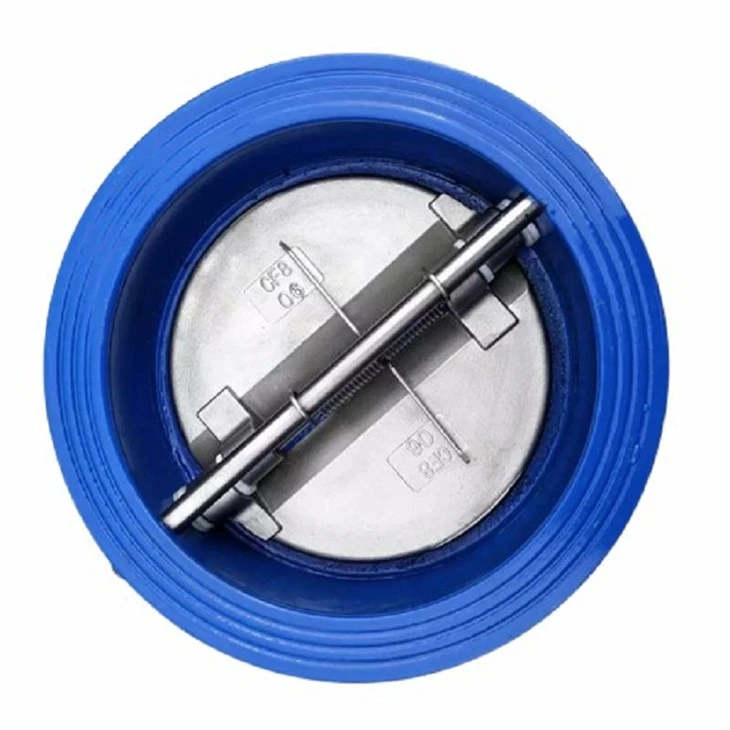

Clapet anti-retour papillon

Nom du produit : clapet anti-retour papillon.
Modèle : DH77X-16Q
Dimensions : DN50-DN600
Méthode de connexion : plaquette
Pression de service : PN10 PN16 150LB
Plage de température : -10 degrés -200 degrés









Le disque d'un clapet anti-retour papillon est de forme circulaire et tourne autour de l'axe du canal du siège de clapet. En raison du canal profilé à l'intérieur de la vanne, la résistance à l'écoulement est inférieure à celle d'un clapet anti-retour papillon montant. Il convient aux applications de grand diamètre avec de faibles débits et des changements de débit peu fréquents, mais il ne convient pas aux flux pulsés, car ses performances d'étanchéité ne sont pas aussi bonnes que celles d'un type montant et descendant. Les clapets anti-retour papillon sont divisés en trois types : simple disque, double disque et multidisque. Ces trois types sont principalement classés en fonction du diamètre de la vanne, afin d'éviter tout impact hydraulique lorsque le fluide cesse de s'écouler ou reflue.



Clapets anti-retour papillon : divisés en deux types selon la forme de travail du disque du clapet :

1. Clapets anti-retour avec le disque de la vanne coulissant le long de la ligne centrale verticale du corps de la vanne. Les clapets anti-retour papillon ne peuvent être installés que sur des canalisations horizontales, et le disque de vanne peut être utilisé comme bille sur les clapets anti-retour haute pression de petit diamètre. La forme du corps de vanne d'un clapet anti-retour papillon est la même que celle d'un robinet à soupape (qui peut être utilisé de manière interchangeable avec les robinets à soupape), de sorte que son coefficient de résistance aux fluides est relativement grand. Sa structure est similaire à celle d'un robinet à soupape, le corps et le disque de la vanne étant les mêmes que ceux du robinet à soupape. La partie supérieure du disque de soupape et la partie inférieure du couvercle de soupape sont équipées de manchons de guidage. Le manchon de guidage du disque de vanne peut monter et descendre librement à l'intérieur du manchon de guidage du disque de vanne. Lorsque le fluide s'écoule vers l'aval, le disque de la vanne s'ouvre sous l'effet de la poussée du fluide. Lorsque le fluide cesse de s'écouler, le disque de la vanne atterrit sur le siège de la vanne par sa propre verticalité, empêchant le fluide de refluer. La direction des canaux d'entrée et de sortie du fluide du clapet anti-retour papillon droit est perpendiculaire à la direction du canal du siège de vanne ; Le clapet anti-retour à levage vertical a un canal d'entrée et de sortie moyen avec la même direction que le canal du siège de clapet, et sa résistance à l'écoulement est inférieure à celle du type droit ;

2. Un clapet anti-retour avec un disque tournant autour d'une goupille dans le siège du clapet. Le clapet anti-retour papillon a une structure simple et ne peut être installé que sur des canalisations horizontales, ce qui entraîne de mauvaises performances d'étanchéité.





1. Le design est novateur et raisonnable, la structure est parfaite, le poids est léger et l'ouverture et la fermeture sont rapides.

2. Le couple de fonctionnement est faible, l'opération est pratique, économique et adroite.

3. Il peut être installé dans n’importe quelle position et facile à entretenir.

4. Le joint peut être remplacé et les performances d'étanchéité sont fiables pour obtenir une étanchéité bidirectionnelle et zéro fuite.

5. Le matériau d'étanchéité présente les caractéristiques de résistance au vieillissement, de faible résistance à la corrosion et de longue durée de vie.





1. L'ouverture et la fermeture sont pratiques et rapides, permettent d'économiser du travail et la résistance au fluide est faible, elle peut donc être utilisée fréquemment.

2. structure simple, petite taille et poids léger.

3. Il peut transporter de la boue et moins de liquide s’accumule à l’embouchure du pipeline.

4. Sous basse pression, une bonne étanchéité peut être obtenue.

5. Bonnes performances d’ajustement.
