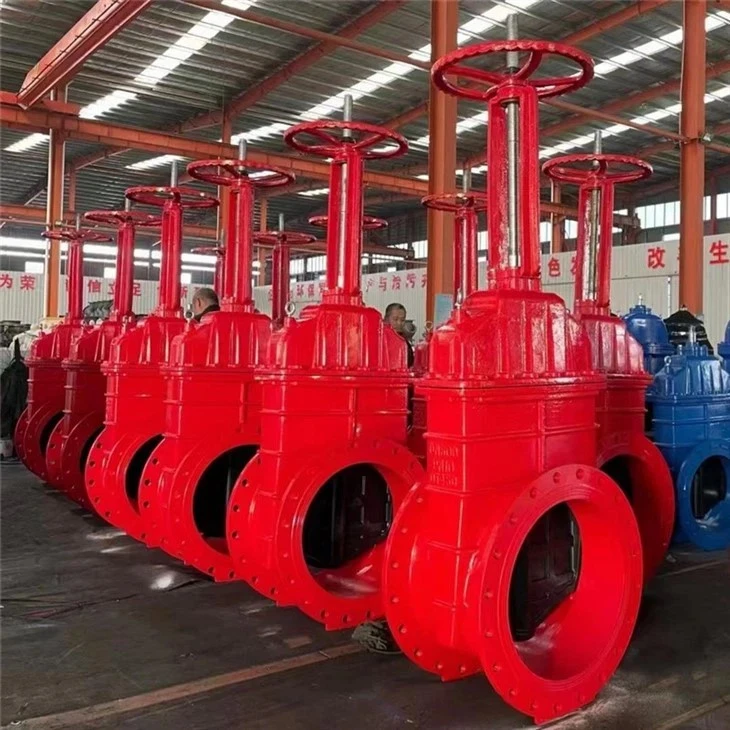

Vanne à vanne à cale
Votre fabricant professionnel de vannes à guillotine à coin !
Tianjin Liangfa Technology Co., Ltd. est située dans la ville de Tianjin. Il s'agit d'une entreprise de fabrication de vannes à grande échelle intégrant la R&D, la production et les ventes.
Pourquoi nous choisir
Contrôle strict de la production
Nos produits sont fabriqués selon des normes très élevées. Les produits ont passé la certification internationale du système de gestion de la qualité ISO9001 : 2000, la certification du système de gestion de l'environnement ISO 14001 : 2004 et la certification du système de gestion de la santé et de la sécurité au travail GB/T 28001-2001.
Plein soutien
Posséder toutes sortes d'excellents équipements de production principaux de grande et moyenne taille ainsi que d'équipements et d'instruments principaux d'inspection et de test. Pour garantir que vous n'avez aucun souci, nous proposons des services techniques complets comprenant l'avant-vente, la fabrication et l'entretien après-vente.
Une expérience riche
Travaillant profondément dans l'industrie de la vanne depuis plus de 20 ans, nous nous engageons à un contrôle de qualité strict et à un service client attentif, notre personnel expérimenté est toujours disponible pour discuter de vos besoins et assurer l'entière satisfaction du client.
Large gamme de produits
Notre société propose une vaste sélection de produits de vannes. Notre produit comprend des vannes papillon, des vannes haute température et haute pression, des vannes à vanne, des clapets anti-retour, des vannes à soupape, des vannes de régulation, des vannes à bille, des vannes d'alimentation et de drainage en eau, des vannes marines, des vannes API, et plus encore, traitant de divers contrôles de débit de fluide. besoins.
Vanne à guillotine en caoutchouc
Les vannes à coin en caoutchouc sont un élément essentiel dans diverses industries en raison de leurs performances fiables et efficaces. Dotées d'une vanne en forme de coin en caoutchouc comprimée contre un siège de vanne à des fins d'étanchéité, ces vannes offrent un contrôle précis du débit de fluides, de gaz et d'autres matériaux.
La vanne d'écluse Ci est une vanne très efficace utilisée pour contrôler le débit de fluides dans les canalisations. C'est une vanne fiable et durable qui peut résister à des pressions et des températures élevées. La vanne est conçue avec une technologie avancée pour garantir des performances efficaces et un entretien minimal.
Les robinets-vannes en caoutchouc constituent un excellent choix pour les applications industrielles où la durabilité, la fiabilité et la rentabilité sont des considérations clés. Ces vannes sont conçues pour offrir d'excellentes capacités de contrôle du débit tout en offrant de faibles besoins de maintenance et une longue durée de vie.
Vanne d'écluse en fonte ductile
La vanne d'écluse en fonte ductile est une vanne très durable et polyvalente qui est couramment utilisée dans divers types d'environnements industriels et commerciaux. Ce type de vanne est connu pour son excellente résistance à la corrosion, aux chocs mécaniques et à l'usure, ce qui en fait un choix populaire parmi les ingénieurs et les entrepreneurs pour une variété d'applications.
Les vannes à double bride sont largement utilisées dans diverses industries telles que les industries pétrolières et gazières, de traitement de l'eau et de transformation chimique. Ces vannes sont très efficaces pour contrôler le débit de liquides dans les canalisations. Ils sont conçus pour résister à des pressions élevées et à des températures extrêmes, ce qui les rend idéaux pour une gamme d'applications industrielles.
Le clapet anti-bruit fait référence à une vanne qui ouvre et ferme automatiquement le disque de la vanne en fonction du débit du fluide lui-même, utilisée pour empêcher le reflux du fluide. Il est également connu sous le nom de clapet anti-retour, de clapet anti-retour, de clapet anti-retour silencieux et de clapet anti-retour.
Les robinets-vannes en fonte sont des composants essentiels largement utilisés dans diverses applications industrielles. Ils sont très durables et présentent une excellente résistance à l’usure, à la corrosion et aux changements de température. Ces vannes sont conçues pour contrôler le débit de liquides et de gaz et sont connues pour leur fonctionnement fiable et étanche.
Clapet anti-retour papillon à rabat
Le schéma structurel des clapets anti-retour papillon est très simple et, comparé aux autres clapets anti-retour, leur longueur structurelle est également très courte. Le clapet anti-retour papillon, également connu sous le nom de clapet anti-retour papillon, est connecté dans un style de plaquette. La plaque de soupape se compose de deux plaques papillon semi-circulaires, reliées par la tige de soupape et réinitialisées de force par des ressorts.
Vanne papillon à plaquette en acier inoxydable
La vanne papillon à plaquette en acier inoxydable est un composant essentiel dans diverses applications industrielles. Fabriqué en acier inoxydable de haute qualité, il est très durable et résistant à la corrosion, ce qui le rend adapté à une utilisation dans des environnements difficiles. Cette vanne est conçue pour réguler et contrôler le débit de fluides, de gaz et d'autres matériaux, garantissant ainsi le bon fonctionnement et l'efficacité des processus.
Un robinet-vanne à coin est un type de vanne utilisé comme dispositif d'arrêt dans un pipeline. On l'appelle vanne « en coin » car elle utilise une vanne en forme de coin comme élément de fermeture. La vanne est généralement en métal et est conçue pour s'adapter étroitement entre deux sièges parallèles à l'intérieur du corps de la vanne. Lorsque la vanne est complètement ouverte, elle est rétractée dans le corps de la vanne, permettant un écoulement sans restriction à travers la vanne. Pour fermer la vanne, la vanne est poussée vers le bas entre les sièges, créant ainsi un joint étanche et bloquant le débit. Les vannes à vanne à coin sont couramment utilisées dans les applications où une fermeture étanche est requise, comme dans les pipelines de pétrole et de gaz, les usines de traitement de l'eau, les centrales électriques et divers processus industriels. Ils sont connus pour leur construction robuste, leurs capacités haute pression et leur capacité à gérer une large gamme de fluides.
Caractéristiques du robinet-vanne à cale
Design compact:La vanne à coin a une structure simple et compacte, et son excellente rigidité garantit un fonctionnement stable de la vanne dans des environnements à haute pression. La conception du canal est lisse et réduit efficacement la résistance aux fluides.
Excellente rigidité :Les vannes à coin présentent une excellente rigidité, permettant un fonctionnement stable dans des environnements à haute pression et haute température, résistantes à la déformation et aux dommages, garantissant des performances d'étanchéité et une sécurité de fonctionnement.
Passage fluide :La conception du passage interne de la vanne est rationalisée, réduisant la résistance aux fluides et la perte de pression, améliorant l'efficacité du débit des systèmes de canalisations et réduisant la consommation d'énergie.
Matériaux de surface d'étanchéité :Les vannes à coin offrent une variété de modes de conduite tels que la transmission manuelle, pneumatique, électrique et par engrenages pour répondre à différentes occasions et besoins. Qu'il s'agisse d'un fonctionnement manuel sur site, d'une commande automatique à distance ou d'occasions nécessitant un réglage précis, vous pouvez trouver une méthode de conduite adaptée.
Formes structurelles multiples :Les vannes à coin ont diverses formes structurelles, telles que les vannes à coin élastique et les vannes à coin rigide. Ces différentes formes structurelles permettent à la vanne de s'adapter à différentes exigences de pression de service et de débit. Qu'il s'agisse d'une haute pression et d'un débit important ou d'une basse pression et d'un faible débit, vous pouvez trouver une forme structurelle appropriée pour obtenir des performances optimales.
Types de vannes à vanne à cale
Vannes à guillotine à tige montante
Une extrémité de la tige de vanne de la vanne à vanne unique de type coin à tige montante a un filetage de transmission trapézoïdal, et la tige de vanne et la vanne sont suspendues ensemble par une fente en forme de T. Un écrou de tige de valve est fixé sur la partie supérieure du couvercle de valve et un volant est installé à l'extérieur de l'écrou de tige de valve. Lorsque le volant est tourné dans le sens inverse des aiguilles d'une montre, la tige de la vanne entraîne la plaque d'obturation vers le haut et la vanne s'ouvre ; lorsque le volant est tourné dans le sens des aiguilles d'une montre, la tige de la vanne descend, finit par coincer la plaque d'obturation et la vanne se ferme.
Vannes à guillotine simple à tige non montante
Il y a un trou traversant au milieu de la vanne à coin du robinet à vanne unique de type coin à tige dissimulée. Les rainures de guidage des deux côtés de la surface non étanche coopèrent avec les nervures de guidage sur le corps de vanne pour former un dispositif de guidage. La rainure sur la partie supérieure de la plaque de vanne est équipée d'un écrou de tige de vanne à filetage trapézoïdal, qui forme une paire de transmission avec le filetage trapézoïdal à l'extrémité inférieure de la tige de vanne, et est actionné par un volant monté sur le dessus. de la tige de valve.
Vanne de purge
Le robinet-vanne de purge à haute température de type coin est créé sur la base du robinet-vanne ordinaire à porte unique de type coin. Un dispositif de purge est ajouté au corps de vanne et au couvercle de vanne. De l'eau ou de la vapeur à haute pression est injectée à travers le dispositif de purge pour empêcher la cokéfaction et les particules granulaires. Les canalisations et les vannes du milieu sont nettoyées et rincées pour éliminer les impuretés dans les canalisations et les vannes, ce qui présente les avantages de commodité, de gain de temps, etc., et augmente efficacement la durée de vie du système. Il convient pour une utilisation comme dispositif d'ouverture et de fermeture de canalisations contenant de l'eau, de la vapeur, des gaz de combustion, du pétrole, du brouillard, de la poudre, des granulés et d'autres fluides. Il est particulièrement adapté aux unités de transport de pétrole et de craquage catalytique de l'industrie pétrochimique pour ouvrir, fermer et nettoyer le pipeline.
Composants du robinet-vanne à coin
Corps
Le corps d'un robinet-vanne à coin est la partie principale de la vanne. C'est l'enveloppe extérieure qui contient toutes les autres parties de la vanne. Le corps est généralement en fonte, en bronze ou en acier inoxydable. Il est conçu pour résister à des pressions et des températures élevées et est généralement boulonné ou bridé au pipeline.
Siège
Le siège est la partie de la vanne qui assure l'étanchéité entre la vanne et le corps de la vanne. Le siège est généralement constitué d'un matériau élastique tel que du caoutchouc ou du téflon. Le siège est conçu pour assurer une étanchéité parfaite lorsque le portail est en position fermée.
Tige de valve
La tige de vanne est la tige qui relie la vanne à l'actionneur. La tige de la vanne est généralement en acier inoxydable et est filetée en bas pour se connecter à la vanne. Le haut de la tige de vanne traverse le chapeau pour se connecter à l'actionneur.
Capot
Le chapeau est le couvercle placé sur le dessus du corps pour renfermer la tige de vanne et le presse-étoupe. Le chapeau est généralement boulonné au corps et peut être retiré pour accéder à la tige de valve. Le capot est également conçu pour résister à des pressions et des températures élevées.
Portail en coin
La vanne à coin est le composant principal de la vanne à coin. Il est en forme de coin et est conçu pour monter et descendre verticalement dans le corps de la vanne afin de contrôler le débit de fluide tout ou rien. Les portails sont généralement fabriqués à partir de matériaux résistants à l’usure et à la corrosion pour garantir la stabilité et la fiabilité lors d’une utilisation à long terme.
Actionneur
L'actionneur est le mécanisme qui sert à monter ou descendre le portail. Il existe deux types d'actionneurs couramment utilisés avec les vannes : manuels et automatisés. Les actionneurs manuels sont généralement des roues ou des leviers actionnés manuellement, tandis que les actionneurs automatisés sont généralement des moteurs électriques ou hydrauliques.
Vanne à vanne à cale élastique vs vanne à vanne à cale rigide
Cale élastique
La caractéristique de la cale élastique est sa structure simple, son étanchéité fiable et sa difficulté à être coincée lorsque la température du milieu change. Les exigences de précision d'usinage pour l'angle du coin sont relativement faibles. Pour les robinets-vannes utilisant des plaques à coin élastiques, le couple de fermeture ne doit pas être trop important pour éviter de dépasser la plage de déformation élastique du coin. Par conséquent, la vanne doit être équipée d'un mécanisme de limitation pour contrôler la course du coin.
La structure en coin élastique convient aux vannes de moyen et petit calibre de différentes pressions et températures. Le milieu ne doit pas contenir trop de particules solides pour éviter qu'elles ne s'accumulent dans la rainure annulaire de la cale et n'affectent sa capacité de déformation élastique.
Coin rigide
La cale rigide est une structure solide d'une seule pièce qui ne peut pas compenser les changements d'alignement du siège de vanne causés par les charges du pipeline ou les fluctuations thermiques. La précision d'usinage du demi-angle de coin des deux côtés de la surface d'étanchéité est très élevée, ce qui rend la fabrication et la maintenance difficiles. Pendant le fonctionnement, les paires d'étanchéité sont sujettes à l'usure et la cale se coince facilement lorsque la température change.
Les vannes à vanne rigides à coin sont considérées comme les plus économiques, généralement adaptées aux conditions de basse pression et de température, et presque toutes les petites vannes à vanne jusqu'à DN50 (NPS2) utilisent des plaques à vanne rigides à coin.
Application du robinet-vanne à cale
Industrie du pétrole et du gaz
Les vannes à guillotine sont largement utilisées dans l'industrie pétrolière et gazière pour leur capacité à gérer des fluides à haute pression et à haute température. Ils sont couramment utilisés dans les pipelines, les raffineries et les plates-formes pétrolières. Les vannes à vanne à coin sont préférées aux autres types de vannes en raison de leurs capacités d'étanchéité supérieures, essentielles pour éviter les fuites dans les environnements dangereux et à haute pression.
Usines de traitement de l'eau
Les vannes à vanne à coin sont utilisées dans les usines de traitement de l'eau pour contrôler le débit d'eau dans les canalisations. Ils sont également utilisés dans les stations d’épuration pour contrôler le débit des eaux usées. Les vannes utilisées dans les usines de traitement de l’eau sont souvent fabriquées à partir de matériaux résistants à la corrosion et à l’érosion.
La production d'énergie
Les robinets-vannes à coin sont utilisés dans les installations de production d'électricité telles que les centrales nucléaires, les centrales thermiques et les centrales hydroélectriques. Ils sont utilisés pour contrôler le débit d’eau, de vapeur et d’autres gaz et liquides à travers les différents systèmes qui produisent de l’électricité.
Industrie chimique
Les vannes à guillotine sont utilisées dans les usines de traitement chimique pour leur capacité à gérer des produits chimiques corrosifs et abrasifs. Ils constituent un moyen fiable et sûr de contrôler le flux de ces matières dans les pipelines, les réacteurs et autres équipements de traitement.
Vérifier les fuites
Inspectez régulièrement le corps de la vanne, le presse-étoupe et la tige pour déceler tout signe de fuite. Une fuite peut entraîner un dysfonctionnement de la vanne et entraîner des problèmes plus importants. Si vous remarquez des fuites, resserrez la garniture de la vanne ou remplacez-la si nécessaire.
Lubrifier la valve
Les robinets-vannes ont des surfaces de contact qui doivent être lubrifiées régulièrement. Appliquez du lubrifiant sur la tige et le presse-étoupe pour garantir que la vanne s'ouvre et se ferme en douceur. Évitez de trop lubrifier, car cela pourrait rendre la vanne trop serrée ou entraîner des éclatements de la garniture.
Nettoyer les composants
La saleté et les débris peuvent s'accumuler sur les composants de la vanne au fil du temps, provoquant leur dysfonctionnement. Nettoyez régulièrement le corps de la vanne, l'obturateur et la tige pour éliminer toute saleté ou débris accumulés. Utilisez un nettoyant non abrasif qui n'endommagera pas la valve.
Testez la vanne
Une vanne qui ne s'ouvre ou ne se ferme pas correctement peut provoquer une fuite de fluides ou de gaz, entraînant des dommages ou des blessures. Testez régulièrement la vanne pour vous assurer qu'elle fonctionne correctement. Ouvrez et fermez la vanne plusieurs fois et écoutez tout son inhabituel.
Assurer une bonne installation
Les vannes doivent être installées correctement pour fonctionner correctement. Suivez les instructions et assurez-vous que la vanne est installée dans le bon sens. Une installation incorrecte peut entraîner une défaillance de la vanne ou entraîner des fuites.
Certifications
Notre usine
L'entreprise occupe une superficie totale de plus de 3 000 mètres carrés. Il y a plus de 50 employés et toutes sortes d'excellents équipements de production principaux de grande et moyenne taille ainsi que des principaux équipements et instruments d'inspection et de test.
Guide FAQ ultime sur les vannes à vanne à coin
Q : Qu’est-ce qu’un robinet-vanne à coin ?
Q : Quels sont les avantages des vannes à coin ?
Q : Les vannes à coin sont-elles adaptées aux applications haute pression ?
Q : Les vannes à coin peuvent-elles être utilisées à la fois pour les liquides et les gaz ?
Q : Quelles sont les limites des vannes à coin ?
Q : Les vannes à coin sont-elles adaptées à l’étranglement du débit ?
Q : De quels matériaux sont généralement fabriqués les robinets-vannes à coin ?
Q : Quel est le mécanisme d’étanchéité des vannes à coin ?
Q : Les vannes à coin peuvent-elles fournir un contrôle de débit bidirectionnel ?
Q : Les vannes à coin sont-elles adaptées aux fluides abrasifs ?
Q : Comment entretenir une vanne à coin ?
Q : Les vannes à coin peuvent-elles être réparées si elles présentent des fuites ?
Q : Quelle est la plage de température de fonctionnement typique des vannes à coin ?
Q : Quelle est la pression nominale typique des vannes à coin ?
Q : Les vannes à coin sont-elles adaptées aux applications souterraines ?
Q : Les vannes à coin peuvent-elles être automatisées ?
Q : Quelle est la durée de vie typique d’un robinet-vanne à coin ?
Q : Les vannes à coin peuvent-elles être utilisées dans des applications à haute température ?
Q : Les vannes à coin sont-elles adaptées aux applications avec des fluides à haute viscosité ?
Q : Comment puis-je sélectionner le robinet-vanne à coin adapté à mon application ?
