Vanne papillon pneumatique à simple effet à dos souple

Modèle de produit : RD671X-16Q
Matériau du corps de la vanne : fonte ductile/WCB/304/316L, etc.
Matériau de la plaque de soupape : 304/316L/2507/1.4529/C958, etc.
Matériau du joint : EPDM/NBR/PTFE/X7, etc.

Envoyez demande

Présentation du produit

Soft Back Single Acting Pneumatic Clamp Butterfly Valve

Modèle du produit	RD671X-16Q
Matériau du corps de la vanne	Fonte ductile/WCB/304/316L, etc.
Matériau de la plaque de soupape	304/316L/2507/1.4529/C958, etc.
Matériau du joint	EPDM/NBR/PTFE/X7, etc.
Matériau de la tige de soupape	2r13/304/316, etc.
Niveau de pression	PN10, PN16, 150LB, etc.
Utilisation de la température	Selon la température maximale du matériau d'étanchéité, elle peut être sélectionnée en dessous de 200 degrés
Mode conduite	AT double effet/ATE simple effet, en option
Accessoires	filtre, dispositif de réponse, électrovanne, mécanisme manuel, positionneur, en option

Présentation du produit

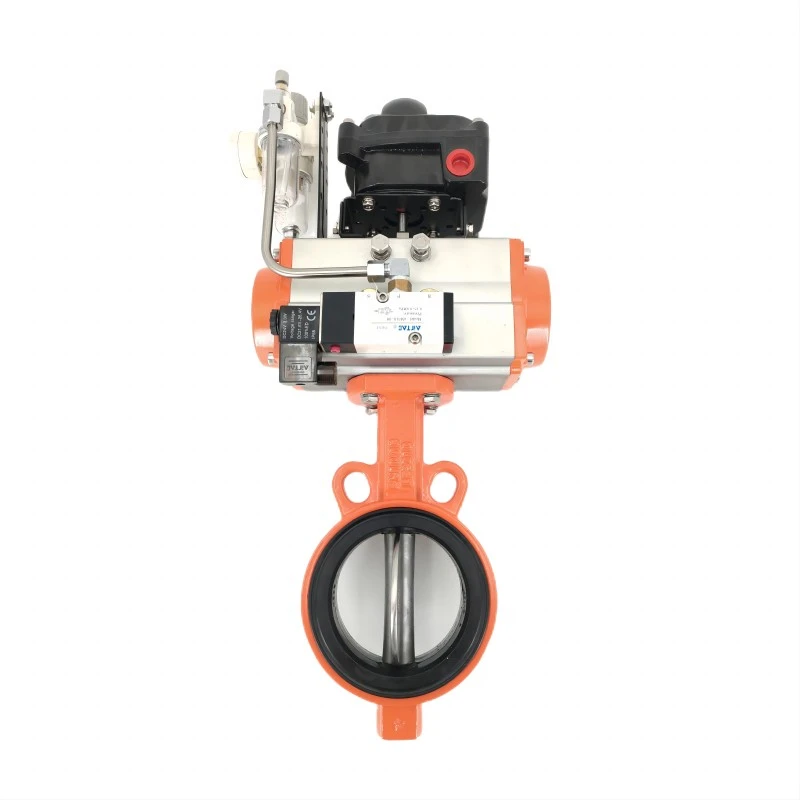

Soft Back Single Acting Pneumatic Clamp Butterfly Valve show

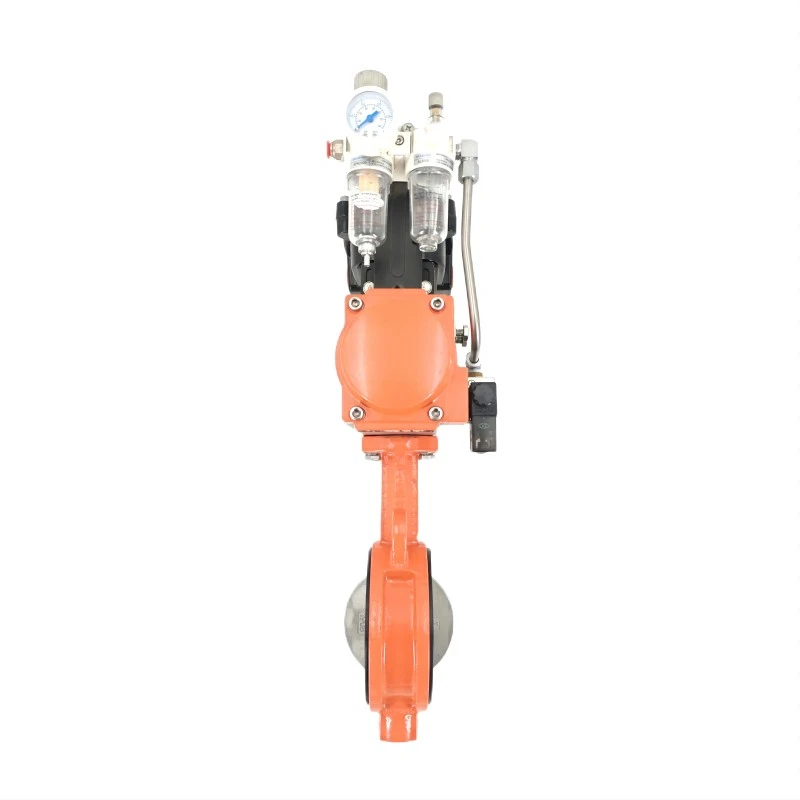

Soft Back Single Acting Pneumatic Clamp Butterfly Valve detail

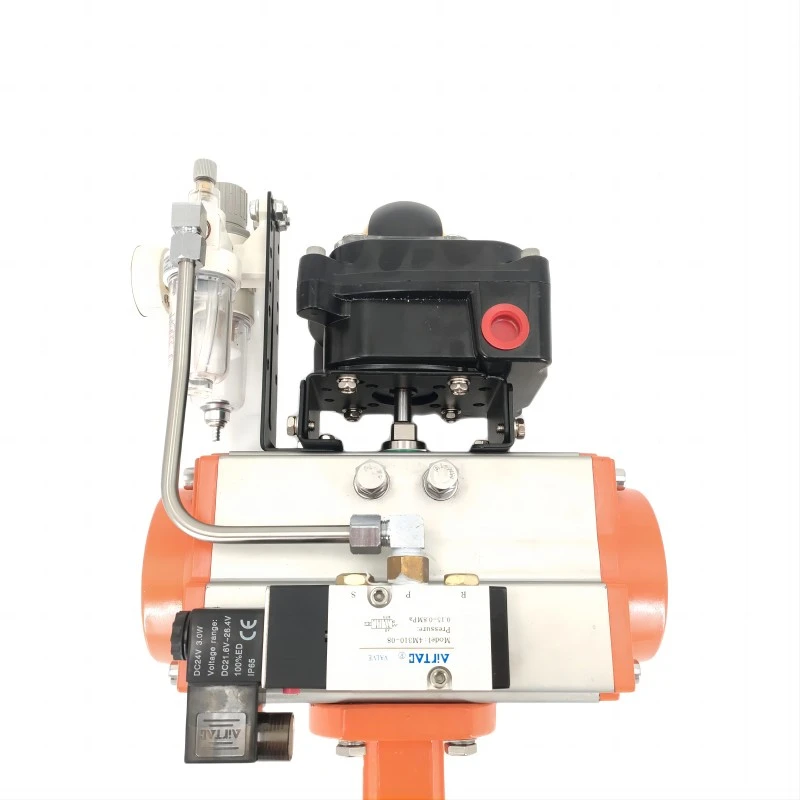

Soft Back Single Acting Pneumatic Clamp Butterfly Valve back

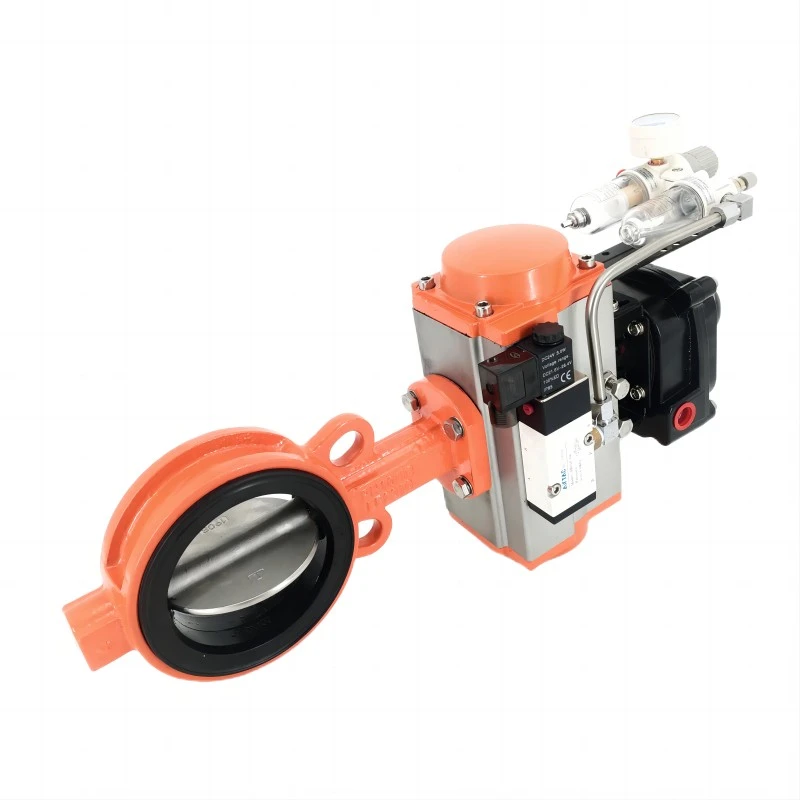

Soft Back Single Acting Pneumatic Clamp Butterfly Valve side

Présentation détaillée du produit

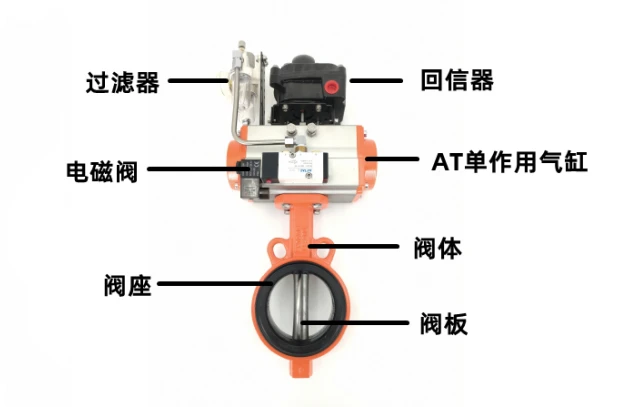

Conduire

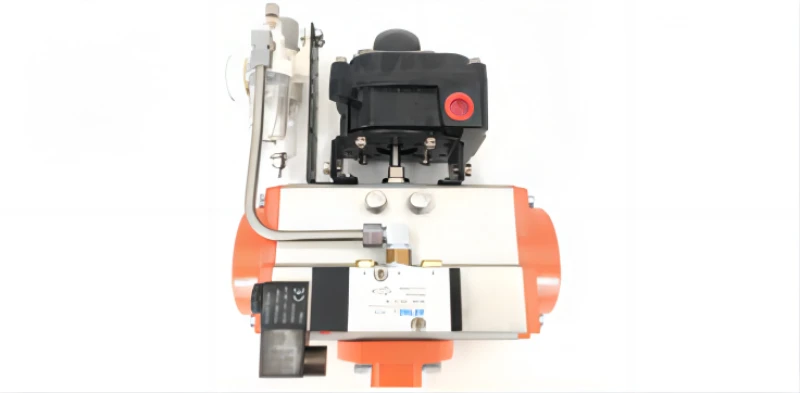

Actionneur pneumatique à simple effet AT
Y compris dispositif de réponse, filtre, électrovanne
Boîtier en alliage d'aluminium, durable

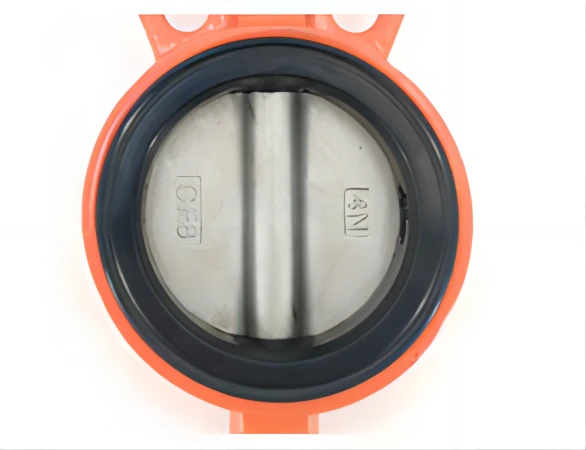

Matériau d'étanchéité, plaque de soupape, siège de soupape

Le joint EPDM présente de bonnes performances d'étanchéité, une résistance à l'usure et une légère résistance à la corrosion

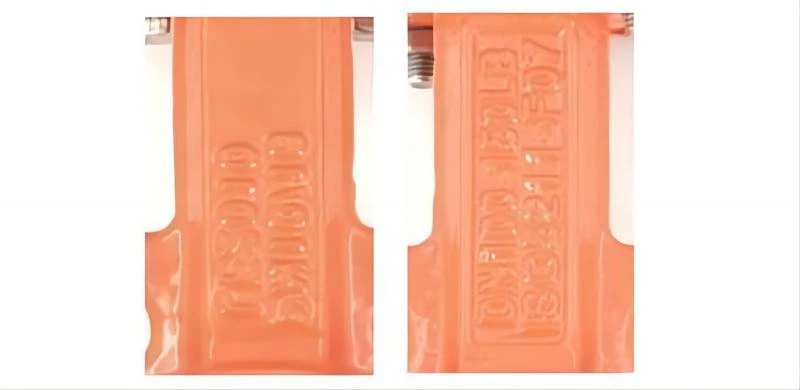

Corps de vanne solide et lourd de norme nationale, solide et durable
Coulée transparente, peinture de haute qualité
Plaque de soupape sans goupille, élimine la corrosion de la goupille

Norme de connexion

Norme nationale PN10/PN16
Norme américaine 150LB
Norme japonaise 5K/10K

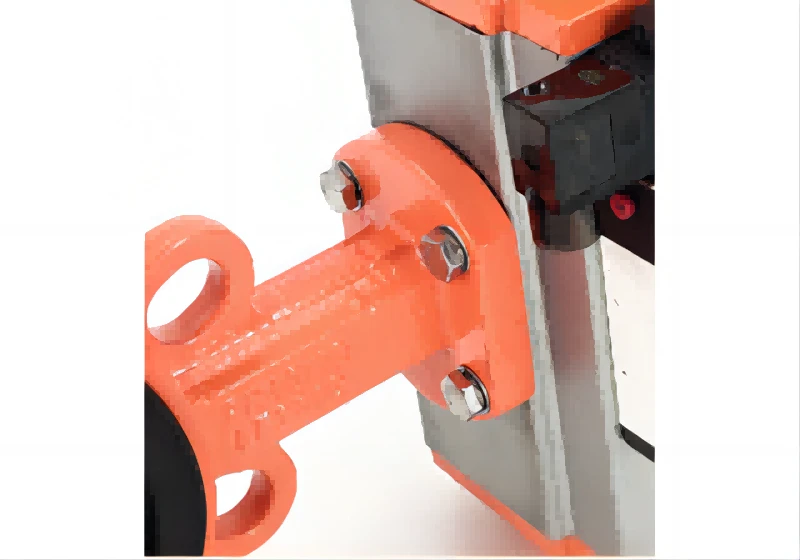

Fixations

Les fixations sont en acier inoxydable 201
Résistant à la corrosion et durable

Avantages de la vanne papillon à dos souple

1. Siège de soupape
Comparé au siège de soupape d'une vanne papillon ordinaire, le siège de soupape d'une vanne papillon à dos souple est très facile à démonter
Pas besoin d'utiliser de grosses machines, seul le travail manuel et un tournevis sont nécessaires
2. Couple
Par rapport au siège de soupape d'une vanne papillon ordinaire, le couple de la vanne papillon à dos souple est plus léger
3. Coût
Les vannes papillon à étanchéité souple sont généralement remplacées en raison du vieillissement ou de l'usure du caoutchouc
La vanne entière
Mais les vannes papillon à dos souple n'ont besoin que de remplacer le siège de vanne et la vanne doit être réutilisée, ce qui réduit considérablement
Coûts pour le client
4. Norme de connexion
La bride supérieure adopte la norme de connexion 5211, qui convient aux pays nationaux et étrangers
5. Tige de soupape
Les vannes papillon de la série à dos souple sont toutes connectées à un arbre carré à 45 degrés et la tige de la vanne est soumise à une contrainte plus uniforme
Augmente considérablement la durée de vie
