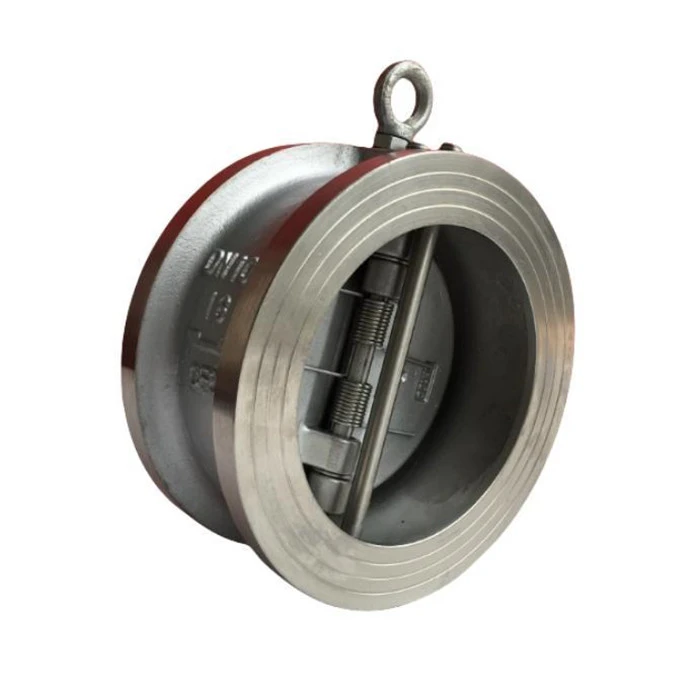

Clapet anti-retour papillon en acier inoxydable

Nom du produit : clapet anti-retour papillon en acier inoxydable.
Modèle : DH77X-10/16P
Dimensions : DN40-DN1 000
Méthode de connexion : plaquette
Pression de service : PN16,PN10,150LB,5K,10K
Plage de température : -10 degrés -100 degrés
Revêtement : Revêtement époxy lié par fusion conformément à la norme ANSI/AWWA C550





Le clapet anti-retour papillon en inox est également un clapet anti-retour à battant, mais il s'agit d'un clapet à double disque qui se ferme sous l'action d'un ressort. Le fluide ascendant pousse le disque de la vanne pour l'ouvrir. La vanne a une structure simple et est serrée entre deux brides, avec une petite taille globale et un poids léger.

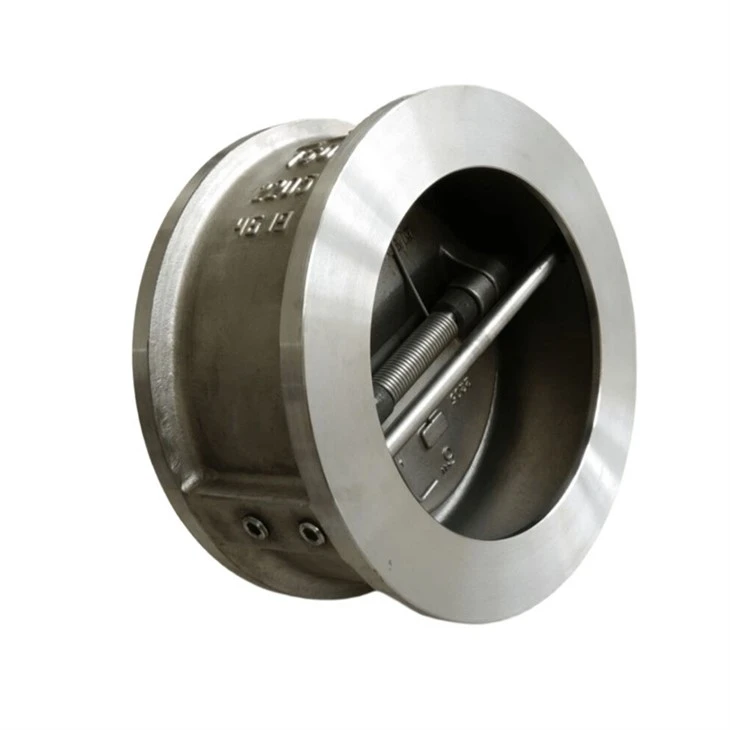

Le clapet anti-retour papillon en acier inoxydable est doté de deux disques en forme de D à ressort placés sur un arbre nervuré à travers le trou traversant de la vanne. Cette structure raccourcit la distance parcourue par le centre de gravité du disque de vanne. Par rapport aux clapets anti-retour à battant monodisque de même taille, cette structure réduit également le poids du disque du clapet de 50 %. Grâce à l'utilisation d'un ressort, cette vanne réagit très rapidement au reflux.









1. La structure légère à double disque des clapets anti-retour papillon en acier inoxydable rend l'étanchéité du siège et son fonctionnement plus efficaces.
2. La fonction de ressort à bras long des clapets anti-retour papillon en acier inoxydable permet au disque de vanne de s'ouvrir et de se fermer sans friction, et le ressort agit indépendamment pour fermer le disque de vanne (DN150 et supérieur).
3. Le manchon support charnière du clapet anti-retour papillon en inox réduit les frottements et minimise le phénomène de coup de bélier lors de l'arrêt par un disque de clapet indépendant (diamètre plus grand).
4. Par rapport aux clapets anti-retour à battant conventionnels, les clapets anti-retour papillon en acier inoxydable ont une structure plus robuste, plus légère, plus petite, plus efficace et moins chère. Cette vanne répond aux normes API 594. Pour la plupart des tailles, la longueur structurelle de cette vanne n'est que de 1/4 de celle d'une vanne conventionnelle, et son poids est de 15 à 20 % de celui d'une vanne conventionnelle. Par conséquent, il est également moins cher qu’un clapet anti-retour à battant. Il est également plus facile à installer.
5. Le clapet anti-retour papillon en acier inoxydable présente également des caractéristiques structurelles spéciales, ce qui en fait un clapet anti-retour haute performance sans impact. Ces caractéristiques incluent une ouverture sans nettoyage, la plupart des tailles de vannes sont équipées de structures à ressorts indépendantes et un système de support de disque indépendant. Certaines de ces caractéristiques ne sont pas possédées par les clapets anti-retour. Le clapet anti-retour papillon à double disque peut également être conçu comme un corps de vanne allongé à double bride et à oreille surélevée.
