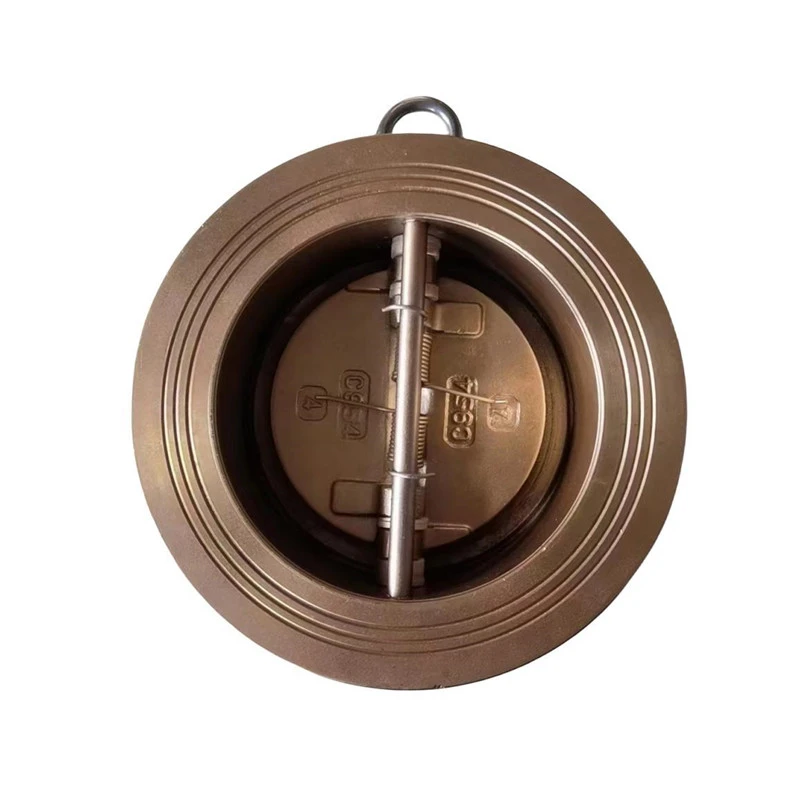

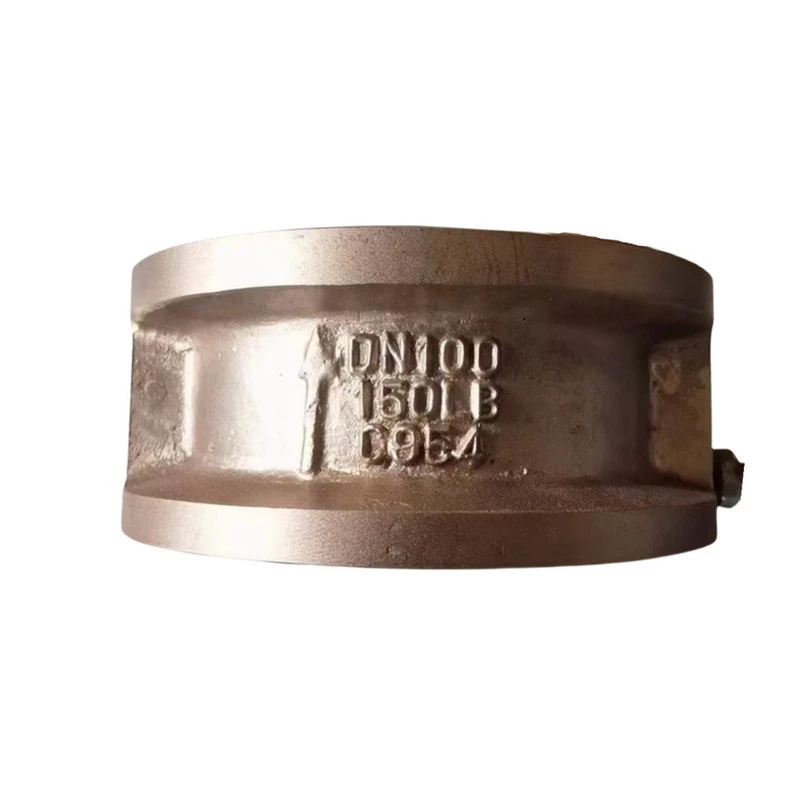

Clapet anti-retour à double volet

Nom du produit : clapet anti-retour à double rabat.
Modèle : DH77X-10/16T
Dimensions : DN40-DN1 000
Méthode de connexion : plaquette
Pression de service : PN16,PN10,150LB,5K,10K
Plage de température : -10 degrés -100 degrés
Revêtement : Revêtement époxy lié par fusion conformément à la norme ANSI/AWWA C550





Le schéma structurel des clapets anti-retour papillon est très simple et, comparé aux autres clapets anti-retour, leur longueur structurelle est également très courte. Le clapet anti-retour papillon, également connu sous le nom de clapet anti-retour papillon, est connecté dans un style de plaquette. La plaque de soupape se compose de deux plaques papillon semi-circulaires, reliées par la tige de soupape et réinitialisées de force par des ressorts. Le principe de fonctionnement d'un clapet anti-retour papillon est le suivant : lorsque le fluide s'écoule à travers le canal du corps de vanne, la pression du fluide est supérieure à la force du ressort et deux plaques papillon sont poussées pour s'ouvrir, la vanne s'ouvre et le fluide s'écoule ; Lorsque le fluide cesse de s'écouler, en raison de la force du ressort, les deux plaques papillon sont forcées de se réinitialiser et la vanne se ferme pour empêcher le fluide de refluer. Schéma de structure du clapet anti-retour papillon Clapet anti-retour papillon, également connu sous le nom de clapet anti-retour à double disque, sa surface d'étanchéité peut être constituée d'un matériau résistant à l'usure ou doublée de caoutchouc, avec une large gamme d'applications et une étanchéité fiable. Les clapets anti-retour papillon sont des vannes automatiques qui ne nécessitent pas de commande manuelle. Ce type de vanne est généralement utilisé pour les canalisations pures, ainsi que pour la plomberie industrielle, environnementale, de traitement de l'eau et d'immeubles de grande hauteur afin d'éviter le reflux moyen. Empêcher le reflux du fluide.









1. Petite taille, poids léger et structure compacte.

2. Fiez-vous au couple du ressort pour se fermer rapidement et tout seul.

3. Peut être installé sur des canalisations horizontales et verticales.

4. Performances sûres et fiables, avec de bonnes performances anti-interférences.

5. L'étanchéité des lignes, avec de meilleures performances d'étanchéité, peut atteindre zéro fuite sous pression statique.

6. La force d'adhérence entre le caoutchouc et le corps de la vanne est élevée, ce qui peut empêcher efficacement le siège de la vanne de tomber pendant l'utilisation.

7. Les brides supérieure et inférieure et les parois intérieures du corps de vanne sont traitées avec de l'huile antirouille à film dur pour éviter d'endommager le film de peinture pendant le processus de vulcanisation du caoutchouc après pulvérisation, ainsi que le vieillissement du siège de vanne en caoutchouc causé par des effets secondaires. hautes températures.

8. Le corps de la vanne est constitué de poudre de résine époxy, avec une forte adhérence et une résistance élevée aux chocs.

9. Les brides supérieure et inférieure sont scellées avec des conduites d'eau pour de meilleures performances d'étanchéité.
